AGTH内嵌式丝杆模组怎么选？行程精度与安装要点

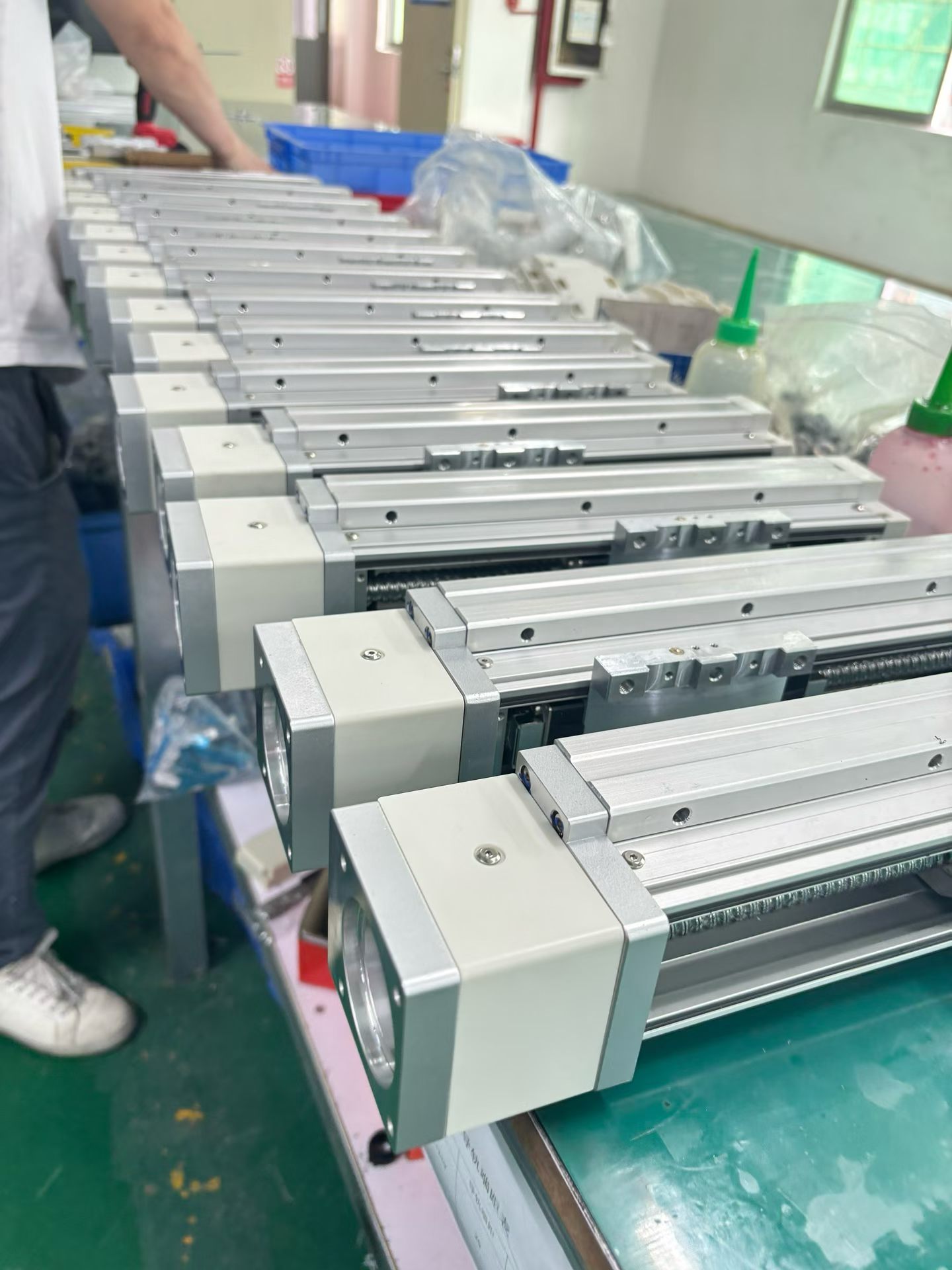

AGTH系列是一种全密封轨道内嵌式滚珠丝杆直线模组，其核心设计将导轨与丝杆集成于铝型本体内部，外部以钢带防尘封闭，在保持紧凑体积的同时兼顾高刚性表现。该系列模组广泛应用于精密装配、在线检测、物料搬运等工业自动化场景。选型合理性、精度管控水平与安装规范程度，直接影响模组的运行稳定性与使用寿命。
一、AGTH模组选型方法详解
1. 型号规格与负载匹配
AGTH系列按本体宽度划分型号，承载能力随规格递增。选型时需以额定负载的1.5倍安全系数进行计算，并区分安装方式。水平额定负载覆盖15kg至150kg，垂直使用时承载能力约为水平状态的三分之一。
| 型号 | 本体宽度(mm) | 水平额定负载(kg) | 垂直额定负载(kg) | 常见导程(mm) |
| AGTH4 | 40 | 15 | 5 | 2/5/10 |
| AGTH5 | 50 | 30 | 10 | 2/5/10/20 |
| AGTH8 | 80 | 60 | 20 | 5/10/20 |
| AGTH12 | 120 | 100 | 33 | 5/10/20 |
| AGTH15 | 150 | 130 | 43 | 10/20 |
| AGTH20 | 200 | 150 | 50 | 10/20 |
负载计算要点：需包含工件与夹具总重量，叠加加速/减速阶段的惯性力与倾覆力矩；侧挂、倒挂安装需进一步降额，参照厂家手册允许力矩参数执行。
导程与负载关系：导程越小，推力越大、负载能力越强；导程越大，速度越高但推力下降。重载低速场景建议选小导程，轻载高速场景建议选大导程。
2. 行程选型原则
有效行程 = 工艺需求行程 + 两端安全余量（单端10~20mm），同时需预留光电开关、缓冲器、机械限位的安装空间。
长行程注意事项：以AGTH5为例，行程*过600mm后丝杆会产生自然偏摆，需降低运行速度；更长行程建议选择更大规格模组，或加装丝杆中间支撑结构。
3. 速度与节拍匹配
运行速度计算公式：速度(mm/s) = 丝杆导程(mm) × 电机转速(rpm) ÷ 60。AGTH常见导程为2/5/10/20mm，对应运行速度范围约100~1000mm/s。
选型建议：无需盲目追求高速，高速运行会加剧振动、发热与噪音，加速精度衰减。结合生产节拍反推所需速度，预留20%余量即可满足实际使用。
4. 精度等级选择
| 等级 | 丝杆类型 | 重复定位精度 | 行走直线度 | 适用场景 |
| 标准型 | C5级研磨丝杆 | ±0.006mm | ±0.02mm/300mm | 3C电子、医疗设备等精密场景 |
| 经济型 | C7级轧制丝杆 | ±0.01mm | ±0.05mm/300mm | 普通搬运、点胶等适中精度场景 |
| 高精度型 | C3级研磨丝杆/光栅尺全闭环 | ±0.003mm以内 | ±0.01mm/300mm | 半导体、光学检测等微米级场景 |
5. 结构与环境选配
电机安装形式分为直连、左折、右折、下折四种，根据设备内部空间选择；折叠式可缩短轴向长度，但会轻微降低传动刚性。AGTH自带钢带全密封结构，适配一般工业环境与洁净室；多粉尘、切削液场景需选配专用防尘接口或加强防护型号。
二、行程精度解析与控制要点
1. 核心精度指标说明
重复定位精度：滑块多次往返同一位置的位置偏差，是批量作业一致性的核心指标，AGTH标准型为±0.006mm。
定位精度：全行程内实际位置与理论位置的偏差，受丝杆导程累积误差影响，C5级丝杆约为±0.02mm/300mm。
行走直线度/平行度：滑块运动轨迹与基准面的直线、平行偏差，直接影响多轴联动时的平面精度表现。
2. 影响精度的关键因素
● 丝杆等级与预紧：C3/C5/C7精度逐级降低；双螺母预紧结构可消除反向间隙，是保证反向运动精度的核心手段。
● 行程长度：行程越长，丝杆挠度与导程累积误差越大，整体精度逐步下降；长行程须配合伺服导程误差补偿。
● 安装基面变形：基面不平会强制扭曲模组本体，导致导轨与丝杆受力不均，运行中出现精度漂移甚至卡滞。
● 热变形：长时间高速运行时丝杆发热伸长，造成定位偏差；高精度场景需做温升补偿或选用中空冷却丝杆。
● 负载偏心：偏心负载产生倾覆力矩，使滑块单侧受力，加剧导轨磨损并降低位置重复性。
3. 精度提升实用方案
方案一：伺服驱动器开启导程误差补偿与反向间隙补偿，可将C7丝杆的系统精度提升至接近C5水平。
方案二：高精度长行程场景加装光栅尺构成全闭环，直接反馈滑块实际位置，消除丝杆磨损与热变形的影响。
方案三：合理控制运行速度与加速度，减少冲击振动与温升，是长期保持精度的经济有效方式。
三、AGTH模组安装规范与维护
1. 安装基面准备
| 项目 | 普通场景要求 | 精密场景要求 |
| 平整度 | ≤0.05mm/m | ≤0.02mm/m |
| 检测工具 | 水平仪 | 激光干涉仪 |
| 推荐基面材质 | 铸铁或厚钢板平台 | 研磨级铸铁平台 |
基面刚性方面，推荐使用铸铁或厚钢板平台；铝型材框架需做加强处理，避免负载下产生形变导致精度失效。
2. 本体固定规范
按厂家指定扭矩对角均匀锁紧安装螺丝（如M6螺丝约6~8N·m），禁止单点过紧造成模组本体变形。搭配弹簧垫圈或中强度螺纹锁固剂，防止长期振动导致螺丝松动。
垂直、倒挂安装必须加装机械防坠装置（安全绳、电机抱闸），防止断电时滑块坠落损坏部件。
3. 对中与平行度校准
单轴安装时，用百分表检测滑块运动方向与设备基准面的平行度，全程偏差控制在≤0.02mm/m以内。
多轴联动（XY/龙门）时，两轴平行度与垂直度需用激光对中仪校准，偏差过大会造成运动卡顿、精度下降与寿命缩短。
直连式膜片联轴器同轴度偏差需控制在≤0.05mm以内，禁止强行敲击装配，避免丝杆受径向力。
4. 限位与安全配置
两端须设置软限位（光电开关）与硬限位（防撞缓冲块），硬限位需布置在丝杆有效行程之外，防止螺母撞击端盖。
长行程、高速度场景建议加装液压缓冲器，吸收冲击能量，保护丝杆与导轨。
5. 负载安装与调试维护
| 维护项目 | 具体要求 | 建议周期 |
| 负载对中 | 重心与滑块几何中心重合，控制偏心量 | 每次安装时确认 |
| 低速试运行 | 首次通电以50mm/s以内低速全程运行 | 每次调试启动时 |
| 润滑保养 | 通过本体注油嘴补充专用润滑脂 | 每1000km或3个月 |
| 钢带维护 | 内嵌式模组无需拆卸钢带即可维护 | 按需检查 |
首次通电后先以50mm/s以内低速全程试运行，确认无异响、卡顿、异常发热后，再逐步提升至额定速度。
四、AGTH模组应用场景参考
AGTH内嵌式丝杆模组凭借全密封钢带结构与紧凑设计，在以下场景中得到广泛应用：
● 精密装配线：3C电子产品组装、医疗器械部件对接，对重复定位精度有较高要求。
● 在线检测设备：光学检测、尺寸测量平台，需要稳定的直线运动与微米级定位。
● 物料搬运系统：半导体晶圆传输、点胶机XYZ轴驱动，兼顾速度与负载需求。
● 激光加工平台：切割、打标设备的运动轴，要求高刚性与长行程稳定性。
五、总结
AGTH内嵌式滚珠丝杆直线模组通过导轨丝杆一体化设计与钢带全密封结构，在紧凑空间内实现了高刚性与高精度的平衡。选型时需综合考量负载、行程、速度与精度等级；安装时关注基面平整度、对中校准与安全限位；运行中做好润滑保养与精度监测。合理匹配型号与规范施工，可有效发挥模组性能并延长使用寿命。
如需根据具体负载、行程与精度需求获取AGTH型号、导程与电机配置建议，欢迎进一步沟通交流。
