齿轮齿条直线模组行程选型指南：从原理到落地案例

在自动化设备选型阶段，直线模组的可运行行程会直接左右传动方案取舍。滚珠丝杠、同步带、齿轮齿条是市面上三类主流直线传动结构。滚珠丝杠受螺杆自重下垂、临界转速约束，常规可用行程大多控制在3-6米以内；同步带模组行程拉长后皮带拉伸形变明显；齿轮齿条依靠分段拼接结构，打破单根构件长度束缚，成为长距离直线运动里应用范围较广的方案。

很多设备设计人员会疑惑：齿轮齿条模组理论可以拼接很长，在现实项目里到底规划多少行程更为合适，不同行程区间搭配怎样配置方案。本文从传动原理、行程划分、选型参数、落地实例逐层拆解，给设备设计者提供选型参考。

一、齿轮齿条模组基础传动原理，决定行程拓展逻辑

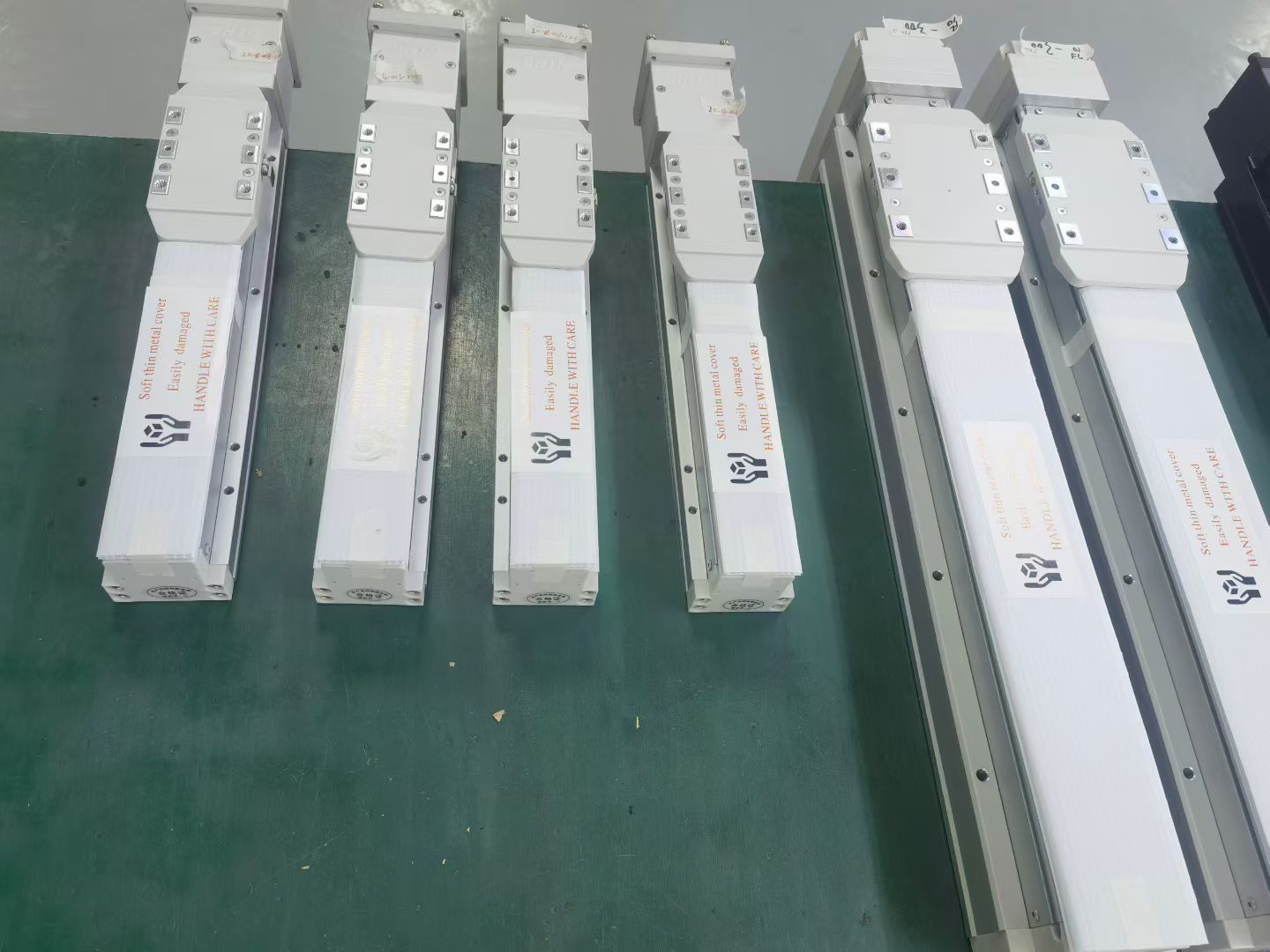

齿轮齿条模组的核心结构由伺服电机、行星减速机、驱动齿轮、齿条、线性导轨、铝型材或者钢结构底座组成。电机输出旋转扭矩，经过减速机降低转速、放大扭矩后带动小齿轮转动；齿轮和齿条齿面互相咬合，把圆周旋转运动转化为滑台的直线位移；线性导轨承担侧向载荷，降低运行摩擦，底座起到整体支撑作用。

齿条采用分段式标准型材，单根常规出厂长度为1米-3米，相邻齿条通过定位销与高强度螺栓对接拼接；齿轮持续沿齿条齿面滚动，行程长度只受安装基座、厂房空间、整体框架刚度条件约束，理论拼接长度可达百米级别。但理论数值不能直接套用在实际项目，随着行程加长，基座挠度、齿条拼接间隙、机架震动、热变形问题会逐步凸显，这也是不同行程区间要调整齿条精度等级、模数、驱动形式的根本原因。

齿轮运行行进距离计算公式： 单次齿轮旋转行进距离 L = π × 模数 m × 齿轮齿数 z，减速机减速比会进一步调整滑台实际移动速度与推力大小。

二、三类直线传动模组适配行程与配套条件对比表

结合行业大量设计文档和设备落地经验，整理出不同传动方式适配行程范围、精度区间、负载范围，方便大家横向判断方案取舍：

从上表可以得出行业共识：设备有效行程＞3米时，齿轮齿条模组综合表现优于丝杠模组；行程6米以上，*大多数重载长距离设备，都会优先选择齿轮齿条方案。

三、齿轮齿条模组分行程区间选型参数表（工程落地常用配置）

结合齿条模数、齿形选择、驱动方式、基座材质、配套电气方案，把齿轮齿条模组划分成4个行程区间，列出常规落地配置参数，规避盲目配置带来后期调试难题。

各行程区间详细说明

1、0.5-6米区间：短行程齿条模组

这个行程段里齿轮齿条对比丝杠没有*对优势，只有负载偏大（200kg以上）、运行速度较快（＞60m/min）时才选用齿条模组；铝合金型材底座即可满足使用条件，安装调试简单，采购周期短，普通技术人员就可以完成齿条对接安装。常见应用：机床上下料桁架、中小型激光切割机、工件平移台。

2、6-20米区间：工业更普遍的齿条行程范围

也是齿轮齿条模组使用频次更高的行程区间，此时丝杆方案定制成本大幅升高，斜齿齿条降低啮合噪音；钢结构方管焊接底座，焊接完成后做去应力退火处理，减少后期变形；多数情况单侧驱动就可以满足运行条件，对于定位要求较高的设备搭配外置光栅尺做位置闭环。典型场景：汽车焊接生产线、龙门等离子切割机、车间内部物料搬运桁架机械手。

3、20-60米区间：重型*长行程模组

当行程*过20米，单端驱动运行时，滑台远端会出现轻微晃动；设备设计时采用双边伺服电机驱动模式，控制器做电子同步；基座不能用普通焊接钢结构，需要搭配预埋钢板，施工阶段对地面平整度做复测；齿条全部选用经过渗碳淬火的6级研磨齿条，搭配外置光栅尺实时反馈位置数值，抵消齿条拼接误差、机架变形带来的位置偏差。代表案例：高铁车厢装配平移平台、大型立体仓库堆垛行走轴、船舶构件加工移动平台。

4、60-100米区间：大型厂房成套齿条系统

60米以上的*长距离传动，单组齿轮-齿条会出现扭矩不足的情况，采用多组驱动单元分段运行；厂房地基要做沉降观测，每间隔一段距离设置水平监测点；齿条安装完成之后，用激光干涉仪逐段校正齿面对齐精度，电气系统采用多轴同步控制器，每个驱动单元独立监测运行参数；该方案大多应用在大型厂房跨车间工件转运、港口型材输送平台。

四、不同行业落地案例（附带行程配置和运行参数）

下面选取4个行业已经投产的项目，结合实际使用行程、模组配置、运行现状，印证不同行程区间的配置逻辑，全部为近几年投产的自动化项目，数据来源于设备厂商的项目档案。

案例1：激光切割设备，有效行程14米（6-20米区间）

硬件配置：模数M3斜齿齿条，7级研磨齿条，单侧伺服减速机驱动，120×80mm方管焊接底座，底座做完去应力退火；伺服电机功率1.5KW，运行速度控制在80m/min；
后期使用情况：设备用于厚钢板切割加工，负载约450kg；投入使用2年，重复位置偏差稳定在±0.08mm；相比定制14米*长滚珠丝杠，整套传动结构采购成本下降35%，后期日常维护操作简单。

案例2：汽车焊装线移栽模组，行程26米（20-60米区间）

硬件配置：M4淬火斜齿齿条，6级精度；双边伺服-减速机同步驱动，钢梁搭配地面预埋钢板；整条轨道安装外置光栅尺做位置闭环；两台1.8KW伺服电机；
运行数据：移栽台车整体重量4.2吨，移动速度40m/min；用于车身框架工位转运，每天启停次数约1200次；设备投入3年，齿条齿面磨损量*小，没有出现位置漂移问题。

案例3：立体仓储堆垛机行走轴，行程52米（20-60米区间）

硬件配置：M3斜齿齿条，6级研磨齿条；双伺服主-从驱动；厂房地面浇筑30cm厚混凝土，预埋20mm厚钢板；全线布置光栅尺；
使用现状：堆垛机载货更大重量800kg，更高移动速度110m/min；仓库全天不间断运行，日均存取货物2000余次；控制器实时修正拼接间隙带来的位置偏差，满足仓储货物存取要求。

案例4：光伏车间横移输送线，行程78米（60-100米区间）

硬件配置：模数M4淬火齿条，6级精度，分3段驱动单元，每26米一组驱动模组；独立钢结构立柱支撑；整条齿条使用激光干涉仪逐段校准；
实际工况：输送硅片载具，单台滑台负载160kg，运行速度65m/min；整条产线投产18个月，分段驱动运行平稳，没有出现前后滑台位置不同步的问题。

五、行程设计过程中容易踩坑的3个要点

1、只看重齿条本身精度，忽略基座刚度

很多工程师选型时选择6级高精度齿条，但底座型材壁厚不足、钢结构没有去应力处理，行程*过15米之后，滑台运行远端晃动明显；哪怕齿条本身合格，整机运行效果依旧达不到预期；6-20米行程的模组，钢结构底座焊接后务必做去应力处理。

2、齿条拼接时只紧固螺栓，忽略定位销安装

单根齿条拼接，如果只依靠螺栓固定，长期往复运行后齿条出现轻微移位，齿面啮合变差，运行噪音变大；6米以上行程的齿条拼接位置，必须装入定位销来固定齿条相对位置。

3、*长行程只选用单侧驱动

20米以上行程继续采用单侧驱动，齿轮输出扭矩传递到滑台远端时损耗变大，高速启停时远端摆动幅度加大；条件允许优先采用双边同步驱动方案，配合光栅尺闭环控制，降低运行晃动。

文末问答（匹配用户高频搜索问题）

问题1：齿轮齿条模组更短可以做到多少行程？短行程选齿条还是丝杠？

回答：齿轮齿条模组更短有效行程可以做到500mm，行程小于3米，对位置控制要求较高且负载在500kg以内时优先选择滚珠丝杠；当负载*过500kg或者运行速度＞60m/min，即使行程只有1-3米，选用齿轮齿条模组会更加合适。

问题2：40米长的齿轮齿条模组，只靠单侧驱动可以正常使用吗？

回答：40米行程只采用单侧驱动不推荐。单侧驱动模式下滑台远端摆动偏大；常规方案是采用双伺服电机双边驱动，搭配光栅尺闭环；如果项目预算有限，可把运行速度降低至30m/min以内，同时加厚钢结构底座，减少晃动幅度，但运行效果不及双驱方案。

问题3：拼接很长的齿条，整条轨道误差会不会持续累积变大？
