钢制型丝杆模组(KK模组)选型避坑指南：行程、刚性、安装面三大核心要素深度解析

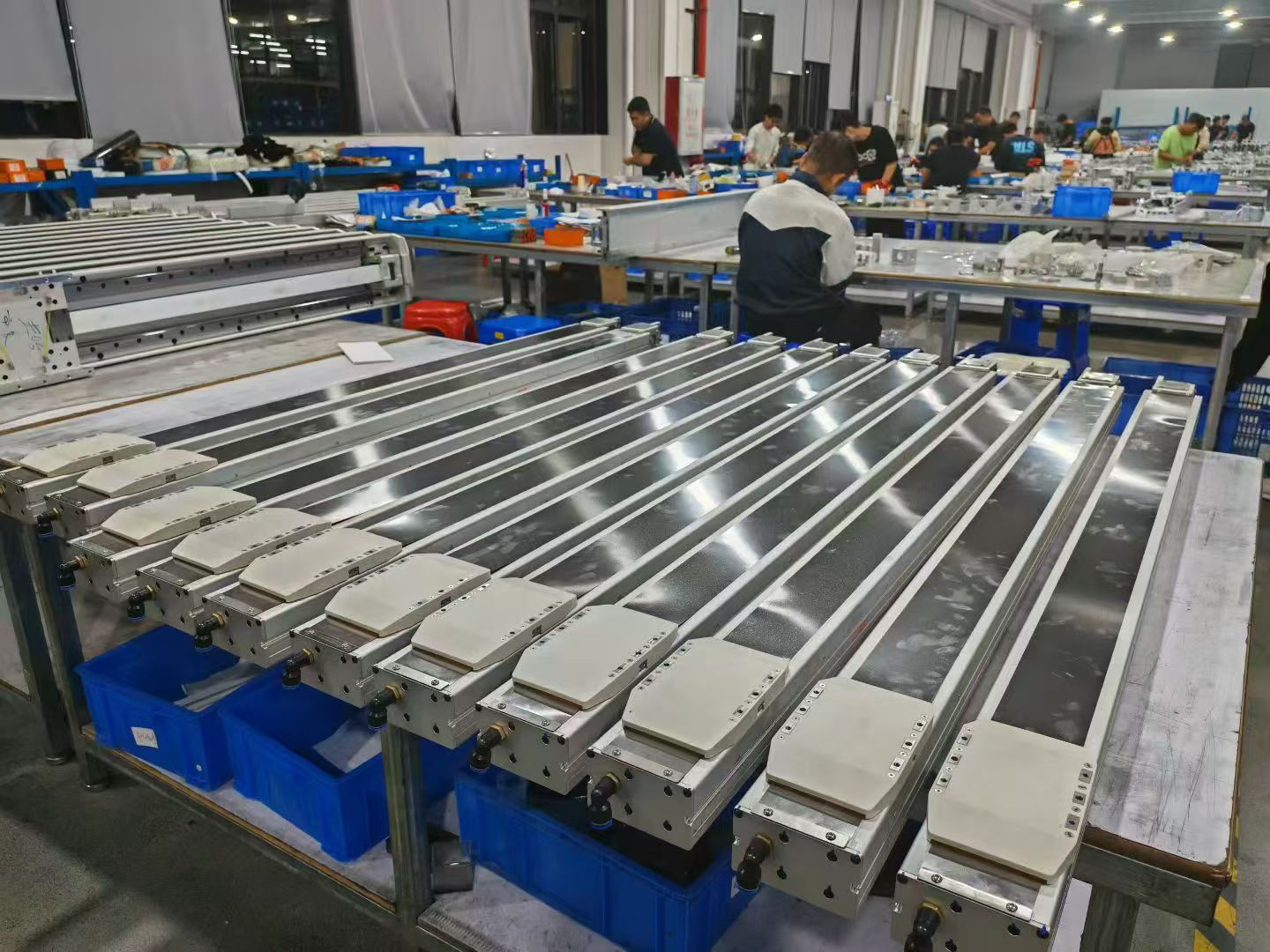

在自动化设备升级与非标机械设计领域，钢制型丝杆模组（业内通常称为KK模组）凭借其结构紧凑、负载能力优良的特性，已成为核心传动部件。然而，在实际工程落地时，设备抖动、精度衰减、寿命缩短等问题屡见不鲜。大量案例表明，这些故障的根源往往不在于产品本身，而在于前期选型参数的误判与安装条件的疏忽。本文基于多年现场调试的一手经验，从行程余量、刚性校核、安装基准三个维度，梳理了一套严谨的选型核查逻辑，旨在帮助技术人员从根本上规避常见陷阱，确保设备长期稳定运行。
一、行程选择：名义值不等于可用值，预留余量有讲究
许多工程师在选型时，习惯直接将产品样本的“公称行程”等同于实际可用移动距离，忽略了KK模组内部结构对有效行程的限制。有效行程受限于螺母长度、端部缓冲空间及原点传感器安装位置。若未进行精确换算，*易导致“选长了装不下，选短了走不到位”的尴尬局面。
1.1 有效行程计算公式与修正系数
不同厂家对行程的定义略有差异，但通用的校核公式如下。切记，务必向供应商索取带尺寸链的CAD模型进行最终的干涉检查，这是避免设计失误的关键一步。
| 参数项 | 符号 | 说明 | 典型取值范围 |
|---|---|---|---|
| 公称行程 | Ln | 样本标注的移动距离 | 按规格系列递增 |
| 螺母本体长度 | Lb | 含法兰或连接板厚度 | 查具体型号图纸 |
| 端部安全余量 | Ls | 防止撞限位的缓冲距离 | 通常5~15mm |
| 传感器占用长度 | Ld | 原点/限位开关安装所需空间 | 视检测方式而定 |
| 实际可用行程 | Le | 计算结果 | Le = Ln - Lb - 2×Ls - Ld |
1.2 长行程场景下的热伸长补偿
当行程*过600mm且设备连续运行时，丝杆温升引起的轴向伸长不可小觑。虽然KK模组多采用两端固定支撑，但热变形仍会改变预压状态，直接影响定位重复精度。钢材线膨胀系数取1.2×10⁻⁵/℃，计算时以环境温度20℃为基准。
| 工况条件 | 温升估算(ΔT) | 每米伸长约(mm) | 应对策略 |
|---|---|---|---|
| 间歇运行，负载轻 | 5~10℃ | 0.006~0.012 | 常规预压即可 |
| 连续高速，中等负载 | 15~25℃ | 0.018~0.030 | 适当降低预压等级或增加散热 |
| 高频率启停+重载 | 25~40℃ | 0.030~0.048 | 考虑中空丝杆通冷却液或改用皮带驱动 |
二、刚性校核：别只看额定动载荷，动态刚度才是关键
样本册提供的额定动载荷Ca反映的是疲劳寿命指标，而非系统抗变形能力。在精密定位或高频响应场合，应重点关注模组的综合刚性。它由丝杆轴向刚度、螺母接触刚度、轴承支撑刚度及底座弯曲刚度串联而成。任一环节薄弱，都会成为整体性能的瓶颈。
2.1 各部件刚度贡献占比参考
| 刚度来源 | 占总刚度比例(典型值) | 易被忽视的风险点 |
|---|---|---|
| 丝杆本体轴向压缩/拉伸 | 30%~45% | 细长比过大时显著下降 |
| 滚珠螺母内部接触 | 25%~35% | 预压衰减后非线性加剧 |
| 支撑轴承组 | 15%~25% | 角接触球轴承配对间隙未调好 |
| 铝/钢基座弯曲 | 10%~20% | 跨距大时中部挠曲明显 |
实测经验：在某检测设备项目中，客户按额定动载荷Ca选型，各项寿命指标达标，但运行时Z轴定位偏差达±0.08mm。拆解发现基座在满载下中部下沉0.05mm。更换加厚底板并增加中间支撑筋后，偏差降至±0.02mm以内。这充分说明，静态载荷达标不等于动态性能合格。
2.2 简易刚性验算方法
对于初步筛选，可采用以下经验公式估算系统等效轴向刚度Ksys。当Ksys低于应用所需更小刚度（如伺服系统带宽对应值）时，即使寿命足够，也应果断升级规格或优化支撑方式。
1/Ksys = 1/Kscrew + 1/Knut + 1/Kbearing + 1/Kbase
其中，丝杆轴向刚度 Kscrew ≈ (E·A)/Leff，E为弹性模量(206GPa)，A为螺纹小径截面积，Leff为受力段有效长度。
三、安装面处理：平面度与平行度决定长期可靠性
KK模组对安装基准面的敏感度远高于单独使用直线导轨。因其集成了丝杆与导轨，任何底面不平或侧向扭曲都会转化为附加弯矩，加速磨损并引发异响。大量现场早期失效案例，其根源皆在于安装面加工或装配工艺不达标。
3.1 安装面公差推荐值
| 模组宽度(mm) | 全长平面度(mm) | 两侧安装面平行度(mm) | 表面粗糙度Ra(μm) |
|---|---|---|---|
| ≤86 | ≤0.02 | ≤0.015 | ≤1.6 |
| 100~136 | ≤0.03 | ≤0.02 | ≤1.6 |
| ≥150 | ≤0.05 | ≤0.03 | ≤3.2 |
注意：上述数值适用于高精度应用场景。若用于搬运、上下料等一般用途，可放宽至1.5倍，但不宜*过2倍。*差安装虽短期可强行锁紧，但会导致预压力分布不均，运行数千小时后出现单侧滚道剥落。
3.2 装配过程中的应力释放要点
- 分步紧固：先用手预紧所有螺栓，再按对角顺序分三轮逐步施加扭矩，终拧扭矩参照厂家手册执行。
- 避免强制贴合：若局部间隙＞0.03mm，不得靠拧紧螺栓消除，应研磨垫片或修整基面。
- 热平衡后再校准：大型模组安装后静置4小时以上，待温度均匀再进行直线度复测。
- 防振措施：在振动环境中，建议在安装面涂敷厌氧胶或使用防松垫圈，防止微动磨损。
四、选型核查清单（供项目评审使用）
为便于团队协作与知识沉淀，建议将以下要点纳入设计评审表，作为部门标准化模板，以减少个人经验依赖，提升选型一致性。
| 核查项 | 是否完成 | 备注 |
|---|---|---|
| 有效行程经公式复核，非直接套用样本值 | □ | 附计算过程 |
| 长行程工况已评估热伸长影响 | □ | 注明温升依据 |
| 系统刚度满足动态响应需求 | □ | 提供验算或测试数据 |
| 安装面图纸标注符合公差推荐 | □ | 含平面度、平行度、粗糙度 |
| 装配工艺文件包含分步紧固与应力释放步骤 | □ | 作业指导书已更新 |
| 供应商提供完整尺寸链CAD模型 | □ | 用于干涉与行程验证 |
结语：技术工作的价值，体现在对细节的**把控
KK模组的可靠应用，源于对每一个技术细节的严谨态度。行程不是简单的数字游戏，刚性不止于样本上的表格，安装面更不是“差不多就行”的粗放环节。唯有将理论计算、实测反馈与工艺规范三者紧密闭环，才能确保这一经典传动元件在复杂工况下持续稳定服役。技术工作的真正价值，正体现在这些看不见的“多余”准备之中。
常见问题解答（FAQ）
Q1：KK模组和直线电机相比，在什么情况下仍具优势？
A：在中低速、重负载、成本敏感且对洁净度要求不苛刻的场景中，KK模组凭借成熟的供应链、较低的维护门槛和良好的过载承受能力，仍是合理选择。尤其当行程在300~800mm区间、速度低于1m/s时，其性价比与系统复杂度平衡较好。直线电机更适合高速、高加减速或纳米级定位需求。
Q2：如何判断现有KK模组是否需要更换或维修？
A：可通过三项简易检测初步诊断：①空载运行电流较初始值上升30%以上；②反向间隙*过出厂标称值2倍；③手动推动滑块有明显卡滞或异响。若同时满足两项及以上，建议拆检滚道与丝杆表面状态。定期记录运行数据有助于建立预测性维护基准。
Q3：国产与进口KK模组在选型时有哪些实质性差异需注意？
A：主要差异体现在材料热处理一致性、预压控制精度及文档完整性上。部分国产品牌近年进步显著，但在高预压型号的尺寸稳定性、长期保持性方面仍需个案验证。选型时应要求提供批次检测报告与第三方寿命测试数据，而非仅凭品牌标签判断。无论来源，均应以实测性能为准绳。
