长行程皮带模组中段下垂成因与三种补偿方案选型指南

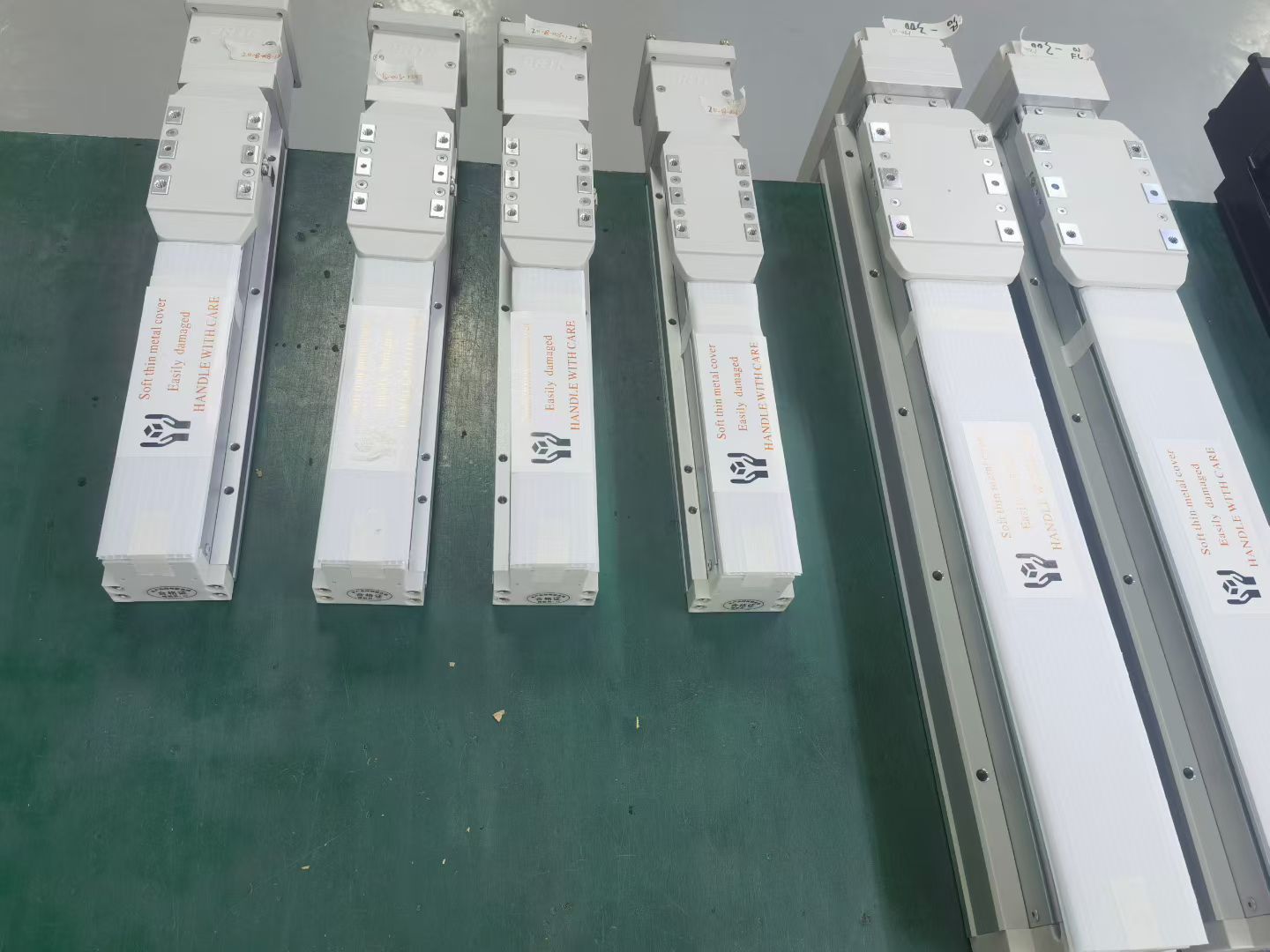

在工业自动化长距离直线传动场景中，皮带模组凭借高速、低成本、易拼接的特点，被大量应用于光伏搬运、物流分拣、锂电生产等领域。然而当有效行程*过2米后，中段下垂逐渐成为影响运行稳定性的关键问题。本文从力学原理出发，系统解析下垂成因，并对比张紧补偿、托条支撑、双带同步三种主流方案的技术特性与适用场景，为工程选型提供数据支撑。
一、中段下垂的核心成因与力学逻辑
1.1 悬链线效应：柔性体的自然力学特性
皮带模组同步带属于典型的柔性传动体，在两端固定张紧的状态下，带体自重会使其沿垂直方向产生自然下垂，形成符合悬链线方程的曲线形态。与刚性丝杠不同，同步带无法承受压应力，只能通过张紧产生的拉力来平衡自重，这是下垂现象的本质根源。
根据悬链线理论，中点下垂量计算公式为：
D = a · (cosh(L/2a) - 1)，其中 a = T₀ / (μ · g)
其中T₀为水平张紧力，μ为带体单位长度质量，L为两支点跨距。当下垂量与跨距比值小于1/8时，可采用抛物线近似公式简化计算，工程误差在5%以内。
1.2 张力分布不均的放大效应
在长行程工况下，皮带张力呈现明显的两端高、中间低分布特征。驱动端与从动端的张紧力通过带体弹性传递，由于自重产生的垂直分力消耗，中段实际有效张力显著低于两端设定值，进一步加剧下垂变形。
实测数据显示，3米行程的标准皮带模组，在两端张紧力为800N时，中段有效张力仅约420N，下垂量可达6-8mm；而当行程延长至6米时，中段下垂量可*过25mm，已无法满足基本传动精度要求。
1.3 影响下垂量的关键参数
不同工况参数对下垂量的影响权重如下表所示：
| 影响参数 | 变化方向 | 下垂量变化趋势 | 影响权重 | 备注 |
|---|---|---|---|---|
| 有效行程 | 增加1倍 | 增加约3-4倍 | ★★★★★ | 非线性正相关，是关键决定因素 |
| 带体单位质量 | 增加50% | 增加约30% | ★★★☆☆ | 带宽增加、材质密度提高均会加重 |
| 初始张紧力 | 提高1倍 | 减少约40%-50% | ★★★★☆ | 存在边际效应，过高张力加速磨损 |
| 带体弹性模量 | 提高20% | 减少约10% | ★★☆☆☆ | 钢丝芯PU带优于普通橡胶带 |
| 水平安装角度 | 倾斜增大 | 逐渐减小 | ★★☆☆☆ | 垂直安装时自重不产生下垂分量 |
1.4 下垂引发的运行故障
定位精度下降：滑块经过中段时，皮带垂度变化导致实际位移与理论值偏差，重复定位精度可降低30%以上。
横向振动加剧：高速运行时产生"跳绳效应"，尤其在加减速阶段振动幅值明显放大。
带齿啮合不良：下垂导致皮带与带轮包角减小，严重时出现跳齿、脱齿现象。
异常磨损加速：皮带与型材底面摩擦，产生粉尘与噪音，使用寿命缩短20%-40%。
二、主流补偿方案技术解析
2.1 张紧补偿方案
工作原理：通过调节皮带整体张紧力，提高带内拉应力，从而减小自重产生的下垂挠度。这是基础、应用面广的补偿手段，本质是用张力换取刚度。
常见实现形式包括：中心距调节式（从动轮座可滑动，丝杆或螺栓调节轮距）、惰轮压紧式（松边内侧加可调节惰轮）、弹簧自动张紧（弹簧预压力推动惰轮，自动补偿蠕变与温度变化）。
技术效果与局限：张紧方案对2米以内行程的下垂抑制效果良好，可将下垂量控制在2mm以内；但对于3米以上长行程，单纯依靠张紧的边际效益快速递减。若将张紧力提高至额定值的1.5倍，下垂量仅能再减少约15%，但轴承负荷与皮带疲劳损耗会增加60%以上。
2.2 托条支撑方案
工作原理：在皮带上下层之间沿行程方向加装支撑条，将长跨距分割为多个短跨距，从根本上减小单段悬链长度。这是解决长行程下垂直接有效的工程方案。
结构分类：间隔式托条（按一定间距离散布置，成本较低）、连续式支撑导轨（通长布置低摩擦支撑面，效果好但成本较高）。
托条间距设计需根据允许下垂量反算，工程经验值如下表：
| 允许更大下垂量 | 推荐托条间距 | 适用精度等级 |
|---|---|---|
| ≤0.5mm | 300-400mm | 高精度定位级 |
| ≤1mm | 500-600mm | 标准搬运级 |
| ≤2mm | 800-1000mm | 普通输送级 |
| ≤3mm | 1200-1500mm | 低速轻载级 |
托条材质需兼顾耐磨性与低摩擦系数，主流选择如下表：
| 材质 | 摩擦系数 | 特性描述 | 适用场景 |
|---|---|---|---|
| PEEK材质 | 约0.15 | 耐磨性能优异，耐高温 | 高速洁净场景 |
| 含油尼龙 | 约0.25 | 自润滑性好 | 通用型选择 |
| UHMWPE | 约0.1 | 耐磨佳 | 重载低速场景 |
2.3 双带同步方案
工作原理：采用上下两层平行布置的皮带模组同步带，通过同步轴保证两端带轮转速一致，滑块同时与上下皮带固连。该方案通过双层皮带共同承载，将单层带体张力需求降低约50%，同时上下皮带的垂度变形相互抵消，显著提升中段刚性。
技术特性：
下垂抑制：同等张紧力下，中段下垂量可比单带方案减少40%-50%
负载能力：双层皮带共同承受拉力，额定负载可提升60%-80%
运行平稳性：上下对称结构抵消横向振动，高速运行时抖动幅值降低约60%
结构复杂度：需要两套带轮与张紧机构，同步精度要求高，装配调试难度大。
适用场景：主要应用于5米以上*长行程、且对运行平稳性与负载能力均有较高要求的场景，如大型龙门桁架、长距离检测线等。
三、三种补偿方案综合对比
下表从多个维度对三类方案进行量化对比，便于快速选型决策：
| 对比维度 | 张紧补偿 | 托条支撑 | 双带同步 |
|---|---|---|---|
| 下垂抑制效果 | 一般（2米内有效） | 良好（可控制在1mm内） | 良好（比单带改善40%） |
| 推荐适用行程 | ≤2.5米 | 2-10米及以上 | 5米以上*长行程 |
| 成本增加比例 | 5%-10% | 15%-35%（依间距而定） | 60%-100% |
| 结构复杂度 | 低 | 中 | 高 |
| 安装调试难度 | 简单 | 中等 | 复杂 |
| 日常维护量 | 小（定期复张） | 小（定期检查磨损） | 中（双路同步校准） |
| 对更高速度影响 | 负面（张力大增加阻力） | 轻微（摩擦阻力增加） | 正面（振动小提高速） |
| 负载能力提升 | 无明显提升 | 轻微提升 | 显著提升（60%+） |
| 皮带寿命影响 | 负面（高张力加速疲劳） | 轻微负面（摩擦磨损） | 正面（单带受力减小） |
四、选型决策指南
4.1 按行程长度匹配方案
行程≤2米：优先选择基础张紧方案，正常精度需求下无需额外补偿，性价比高。
行程2-4米：推荐张紧+间隔托条组合方案，按1米间距布置托条，可满足*大多数搬运场景。
行程4-8米：必须采用连续支撑导轨或加密托条（间距≤500mm），配合自动张紧机构。
行程≥8米：建议考虑双带同步方案，或齿条齿轮传动替代，纯皮带方案需谨慎评估。
4.2 按精度等级选型
| 精度等级 | 推荐方案 |
|---|---|
| 普通输送级（±0.5mm以上） | 基础张紧即可满足 |
| 标准搬运级（±0.1-0.3mm） | 张紧+常规间距托条组合 |
| 高精度定位级（±0.05mm以内） | 连续支撑导轨+闭环反馈补偿 |
4.3 组合优化建议
基础配置：中心距可调张紧机构（必配）
标准升级：+ 间隔式尼龙托条（2米以上行程建议）
高级配置：+ 弹簧自动张紧轮（温差大或无人值守场景）
顶配方案：+ 连续式PEEK支撑导轨（高精度长行程场景）
结语
长行程皮带模组的中段下垂是柔性传动的固有物理特性，无法完全消除，只能通过合理方案控制在可接受范围内。张紧方案简单经济但作用有限，托条支撑效果良好且技术成熟，双带同步性能突出但成本较高。实际选型中应结合行程长度、精度要求、速度负载与预算约束，选取适配的补偿组合，在性能与成本之间取得平衡。
