无尘室模组选型指南：全封闭与半封闭对比及产尘点验收规范
在半导体制造、医药生产、精密光学加工等高洁净度要求的生产场景中，洁净室直线模组是实现精密自动化传输的关键部件。模组自身运行产生的颗粒物、润滑油脂挥发物，都可能直接影响产品良率。本文从全封闭与半封闭结构对比、产尘点溯源、标准化验收三个维度，系统梳理无尘丝杆模组与无尘皮带模组的选型逻辑与质量管控要点。
一、全封闭与半封闭洁净模组核心差异对比
洁净室直线模组按防护结构可分为全封闭与半封闭两大类，二者在密封原理、洁净等级适配、成本与维护性上存在明显差异，选型需匹配现场洁净度要求与工况条件。
1. 结构设计本质区别
半封闭模组采用凹型铝合金型材基座，传动部件（丝杆/皮带、导轨）部分外露，通常仅在顶部加装简易防尘挡条或毛毡刮片，侧面与端部仍留有通风间隙。其设计核心是阻挡大颗粒沉降粉尘，无法隔*亚微米级颗粒的扩散与侵入。

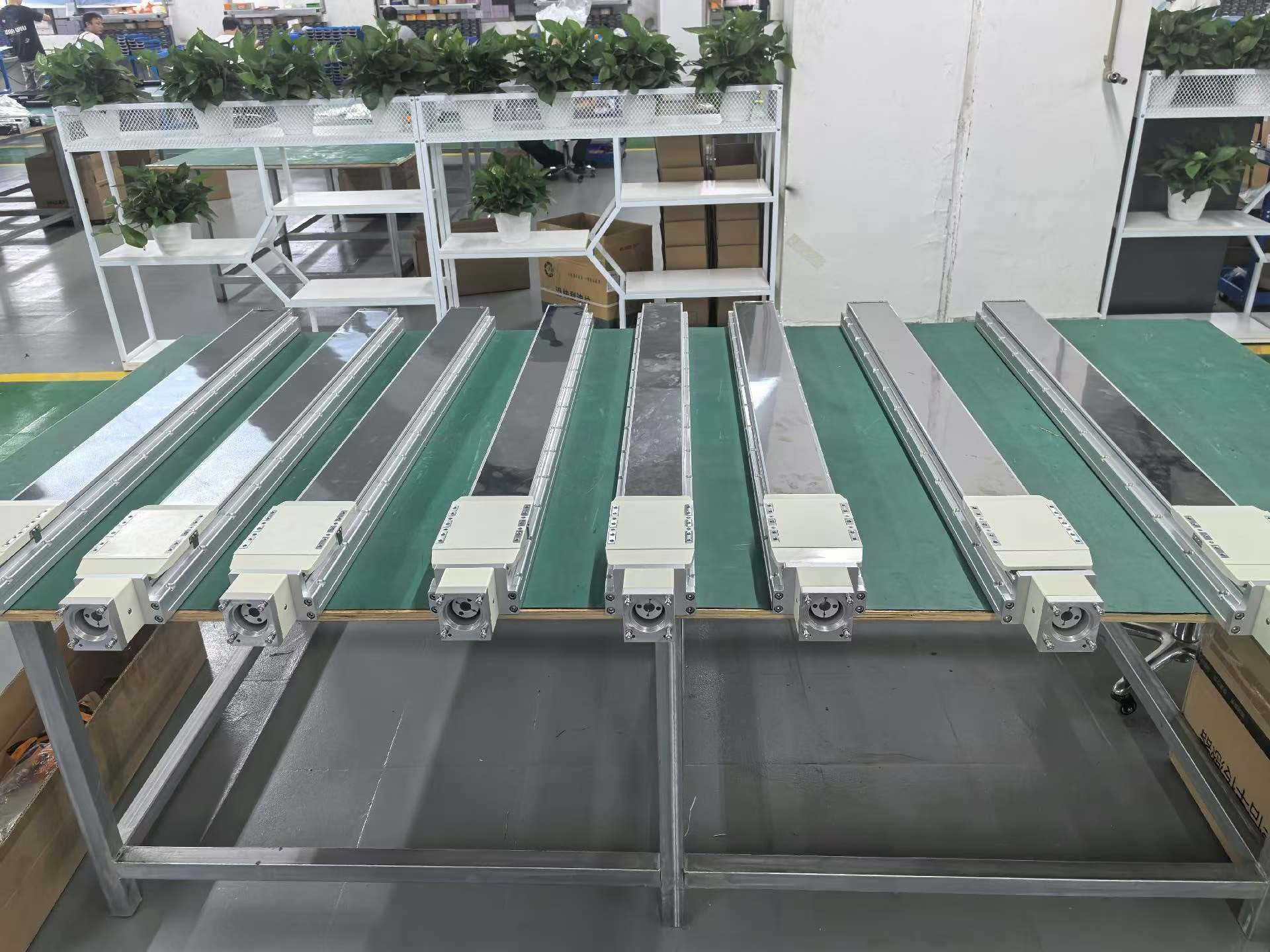

全封闭模组采用口字型封闭外壳，顶部运动开口处通过不锈钢钢带、密封胶条形成迷宫式密封结构，端部配备轴承密封座与防尘圈。整体内部形成相对独立的腔体，可外接真空抽气装置形成负压，将内部产生的颗粒物定向排出，避免向洁净室环境扩散。
2. 核心性能参数对比
| 对比维度 | 半封闭洁净模组 | 全封闭洁净模组 |
| 适配洁净等级 | ISO Class 6~8（Class 1000~100000） | ISO Class 3~5（Class 1~100），外接负压可达 Class 1 |
| 密封结构 | 顶部防尘挡条 + 侧面半开放 | 不锈钢钢带密封 + 迷宫式端部密封 + 全封闭腔体 |
| 颗粒物控制方式 | 被动阻挡大颗粒 | 主动负压抽排 + 物理密封阻隔 |
| 摩擦阻力影响 | 密封件接触少，运行阻力低 | 钢带与密封件接触，运行阻力增加约 15%~25% |
| 散热性能 | 开放式结构散热快，连续运行温升低 | 封闭腔体内散热较慢，高速长行程需评估温升 |
| 维护便捷性 | 可直接观察导轨、丝杆状态，润滑保养无需拆解 | 需拆除密封钢带进行内部维护，保养周期更长 |
| 同规格成本比例 | 约为全封闭的 60%~75% | 基准值 99.9% |
| 典型应用场景 | 普通电子组装、食品包装、实验室自动化 | 半导体晶圆搬运、光刻工艺、医药无菌灌装 |
数据来源：行业通用模组技术参数统计，不同品牌存在小幅差异
3. 选型决策关键原则
选型不存在优劣之分，需按照"匹配优先、适度冗余"原则执行：
• 洁净等级 ISO Class 5 及以上的核心工艺区，应选用全封闭结构，且优先选择自带抽气接口的型号；
• 洁净等级 ISO Class 6~8 的辅助工艺区、搬运通道，可选用半封闭模组以降低设备成本；
• 存在化学气雾、潮湿腐蚀的特殊洁净环境，需额外评估外壳材质与密封件耐腐蚀性，不可仅按洁净等级选型。
二、无尘模组产尘点深度溯源与控制逻辑
洁净室模组的产尘分为内源性产尘（自身运动摩擦产生）与外源性污染（环境颗粒侵入后二次扬起）两类。其中内源性产尘是洁净模组设计管控的关键，无尘丝杆模组与无尘皮带模组的产尘特征存在明显区别。
1. 通用产尘点：所有模组共有的颗粒物来源
（1）直线导轨副摩擦产尘
导轨与滑块内部的滚动体（钢球/滚柱）在滚道内循环滚动时，金属表面微磨损会产生亚微米级金属颗粒；润滑油脂在高速剪切下会产生油雾微粒，是模组主要的持续产尘源。
根据 NSK 洁净润滑脂测试数据，在 110mm/s 运行速度下，普通锂基脂润滑的直线导轨，0.5μm 以上颗粒发尘量约为 300~500 个/升·分钟；采用专用洁净润滑脂后，发尘量可降至 50~80 个/升·分钟，降幅*过 80%。
（2）端部支撑轴承运转产尘
两端的支撑轴承、联轴器等旋转部件，在高速运转时同样会产生润滑脂挥发物与金属磨屑。半封闭结构中这部分颗粒直接扩散到环境中；全封闭结构则被限制在腔体内部，可通过负压抽排集中处理。
（3）密封件磨损产尘
顶部钢带密封、毛毡刮片、橡胶防尘圈等密封部件，在长期往复摩擦中会产生高分子材料微粒。普通橡胶密封件的发尘量约为聚氨酯材料的 2~3 倍，高洁净等级模组通常采用低发尘的特种聚氨酯或聚四氟乙烯密封材料。
2. 无尘丝杆模组专属产尘特征
滚珠丝杆副是丝杆模组的核心传动部件，也是区别于皮带模组的主要产尘源：
• 丝杆螺母内的钢球在滚道内高速循环滚动，同时伴随螺母的轴向移动，润滑脂受离心力作用易飞溅雾化，产尘量随转速提升呈非线性增长；
• 丝杆转动过程中会带动周围空气形成紊流，容易将腔体底部沉降的粉尘再次扬起，形成二次污染。
实测数据显示，导程 10mm 的丝杆模组在转速 3000rpm 时，螺母部位的 0.3μm 颗粒发尘量约为导轨副的 1.5~2 倍。全封闭丝杆模组通常会在螺母座加装集油罩与挡尘片，配合负压抽气降低丝杆区域的颗粒扩散。
3. 无尘皮带模组的产尘特性与管控重点
皮带模组同步带的材料磨损是该类模组的特有产尘源，也是洁净皮带模组设计优化的关键环节。
同步带在与带轮啮合、弯曲变形的过程中，带齿表面与基体材料会产生微磨损，释放聚氨酯或橡胶微粒。普通工业同步带在高速运行时，0.5μm 以上颗粒发尘量可达 200~350 个/升·分钟，无法满足 ISO Class 5 以上洁净环境要求。
洁净级皮带模组通常从三个维度控制同步带产尘：
• 材料优化：采用无缝一体成型聚氨酯同步带，替代接驳式皮带，消除接驳处的高磨损点；添加导电炭黑实现防静电功能，避免静电吸附颗粒后二次释放；
• 结构密封：将同步带整体纳入封闭腔体，通过底部抽气口将皮带磨损产生的颗粒直接抽走，避免向工作面扩散；
• 张力管控：合理设计皮带张紧力，过度张紧会加剧带齿磨损，张紧力不足则会导致跳齿与振动，间接增加产尘量。
4. 两类模组产尘特性对比
| 产尘来源 | 无尘丝杆模组 | 无尘皮带模组 |
| 核心产尘部件 | 滚珠丝杆螺母副 | 同步带与带轮啮合副 |
| 产尘量随速度变化 | 增长快，转速提升 1 倍，产尘量提升约 1.5~2 倍 | 增长平缓，速度提升 1 倍，产尘量提升约 0.5~0.8 倍 |
| 长行程产尘特征 | 丝杆越长，转动惯量越大，高速下油雾扩散越明显 | 行程增加对单位长度产尘量影响小，适合长行程洁净场景 |
| 润滑相关产尘 | 油脂用量大，油雾产尘占比高（约 40%~60%） | 油脂用量少，主要为皮带材料磨损产尘（约 70%~80%） |
| 启停冲击产尘 | 丝杆换向冲击小，启停阶段产尘增量不明显 | 皮带启停瞬间存在弹性滑移，产尘量有小幅上升 |
三、洁净室直线模组验收标准与实操方法
无尘模组的验收需结合 ISO 14644 洁净室检测标准与产品技术协议，分出厂验收与现场安装验收两个阶段进行，核心验证洁净性能与运动性能是否满足设计要求。
1. 验收依据的核心标准
• GB/T 25915.3-2024 / ISO 14644-3:2019：洁净室及相关受控环境检测方法，是颗粒物浓度测试的核心依据；
• 产品技术规范：供应商提供的洁净等级认证报告（如 SGS 洁净测试）、重复定位精度、运行速度等参数指标；
• 行业专项规范：半导体行业 SEMI 标准、医药行业 GMP 无菌生产规范等，需根据应用场景补充对应验收项。
2. 核心验收项目与测试方法
| 验收类别 | 测试项目 | 测试方法与要求 | 合格判定标准 |
| 洁净性能 | 颗粒物排放浓度测试 | 在 ISO 5 级以上洁净环境中，模组以额定速度 80% 全行程往复运行，使用激光粒子计数器在滑块正上方 10cm 处采样，采样时间≥5 分钟 | 0.3μm 及以上颗粒数不*过对应洁净等级上限；全封闭负压模组需同时测试负压开启/关闭两种状态 |
| 密封结构完整性检查 | 目视检查密封钢带、端部防尘圈、走线孔等部位，配合烟雾测试观察颗粒泄漏点 | 无可见缝隙，烟雾测试无明显外溢气流 | |
| 材料洁净度验证 | 核查同步带、导轨、密封件材质证明，确认无硅酮、释气性材料 | 符合产品技术协议中的材料清单，禁用材零使用 | |
| 运动性能 | 重复定位精度 | 采用激光干涉仪，在全行程内选取 5 个测试点，每点重复测试 7 次 | 达到标称精度等级，如丝杆模组 ±0.005mm，皮带模组 ±0.04mm |
| 运行平稳性 | 低速（10mm/s）与高速（额定速度）两种工况下，监听运行噪音，测试振动值 | 无卡顿、异响，振动加速度≤0.5g（常规精密级） | |
| 行程与限位功能 | 验证软限位、硬限位触发位置与逻辑 | 限位触发准确，无冲顶、卡滞现象 | |
| 外观与安装 | 表面洁净度 | 白绸布擦拭模组外表面，观察擦拭痕迹 | 无油污、灰尘、金属碎屑，包装内无多余杂物 |
| 安装基准精度 | 检测安装基面的平面度、直线度 | 符合设备装配公差要求，一般≤0.02mm/1000mm |
3. 现场验收实操流程
• 前置环境确认：验收需在静态（At-rest）洁净环境中进行，提前开启净化空调≥30 分钟，确保背景洁净度高于被测模组等级至少一级，排除环境本底干扰；
• 空载运行预热：模组空载往复运行 15~30 分钟，使润滑脂均匀分布，达到稳定运行状态后再开始洁净度测试；
• 多工况对比测试：分别测试低速、额定速度、加减速三种工况下的发尘量，同时验证负压抽气开启前后的洁净度差异；
• 文档资料核查：核对产品合格证、洁净测试报告、材质证明、润滑脂牌号说明等文件，确保可追溯性。
四、不同洁净等级场景选型建议
| 洁净等级（ISO 14644-1） | 对应美制等级 | 推荐模组类型 | 核心配置要求 | 典型应用场景 |
| ISO Class 1~3 | Class 1~10 | 全封闭真空无尘丝杆模组 | 不锈钢外壳 + 陶瓷涂层导轨 + 氟素洁净润滑脂 + 负压抽气系统 | 晶圆光刻、掩膜版传输、纳米级检测设备 |
| ISO Class 4~5 | Class 10~100 | 全封闭无尘丝杆/皮带模组 | 阳*氧化铝外壳 + 洁净级导轨 + 专用无尘润滑脂 + 标准抽气接口 | 晶圆切割、芯片键合、医药无菌灌装 |
| ISO Class 6~7 | Class 1000~10000 | 半封闭洁净模组 | 带顶部防尘罩 + 普通洁净润滑脂 | 普通电子组装、LCD 面板检测、食品包装 |
| ISO Class 8 | Class 100000 | 标准工业模组（简易防尘） | 基础防尘挡片即可 | 洁净室辅助搬运、外包装工序 |
结语
无尘室模组的选型是洁净性能、运动性能、成本投入三者的平衡过程。全封闭模组洁净控制能力更强，但成本与维护门槛更高；半封闭模组性价比突出，但仅适用于中低洁净等级场景。无论选择哪类结构，都需重点关注产尘源的控制设计，并通过标准化的验收流程验证实际洁净性能，避免因模组产尘导致整体洁净室环境不达标。
在实际项目中，建议要求供应商提供第三方洁净测试报告，并针对具体工况进行样件实测，以实测数据作为选型决策的依据。
