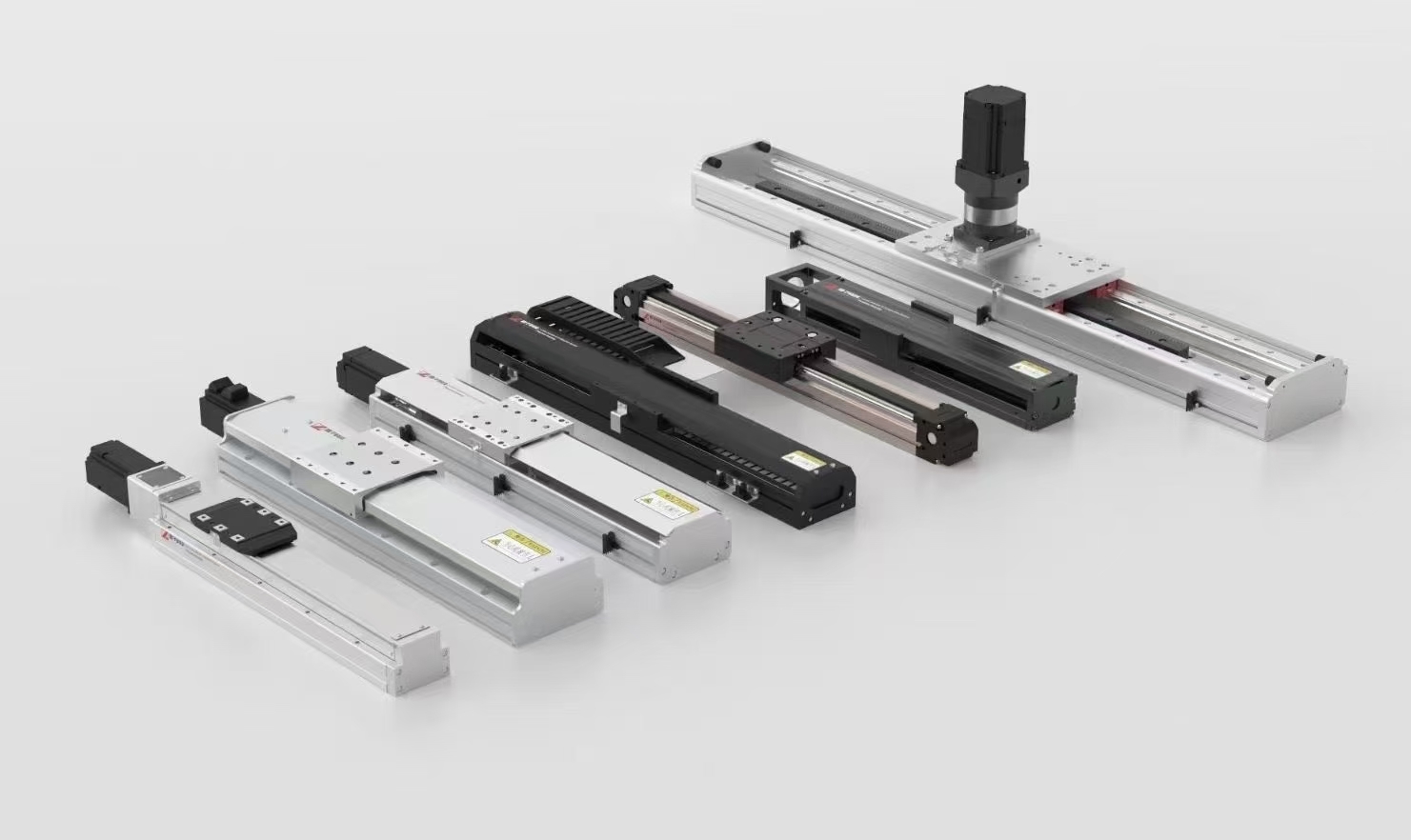

直线模组作为自动化设备中的关键位移执行部件,其定位精度直接影响设备整体加工与装配质量。设备运行一段时间后,常出现定位偏差增大、行走轨迹跑偏、重复定位一致性下降等精度劣化现象。不少维护人员遇到问题直接拆机检修,却往往忽略了基础安装状态与运行参数的影响,既耽误排障时间,又可能因二次装配引入新的误差。
本文整理了拆机检修前必须优先完成的5项核心检查,涵盖安装基准、导轨平行度、反向间隙、皮带张力、负载偏心五个维度,配合量化数据与参考标准,帮助快速缩小故障范围。
安装基准是直线模组精度的底层支撑,基准面变形、螺栓松动都会导致模组整体形变,表现为全行程范围内精度无规律漂移。
安装基座的平面度误差会直接传递到模组导轨上,造成导轨强制变形。检测时使用精密水平仪或千分表沿模组安装方向多点采样,计算平面度误差。
不同行程模组对应的安装基准平面度推荐公差如下:
| 模组有效行程 | 普通精度级推荐公差 | 中高精度级推荐公差 | 检测工具 |
|---|---|---|---|
| ≤100mm | ≤0.02mm / 全长 | ≤0.01mm / 全长 | 千分表 + 量块 |
| 100mm~500mm | ≤0.03mm / 全长 | ≤0.015mm / 全长 | 精密水平仪 |
| 500mm~1000mm | ≤0.05mm / 全长 | ≤0.025mm / 全长 | 激光干涉仪 |
| >1000mm | ≤0.08mm / 全长 | ≤0.04mm / 全长 | 激光干涉仪 |
固定螺栓松动会导致模组运行中产生微位移,表现为定位精度时好时坏。检查时按照对角线顺序复测螺栓扭矩,不同规格螺栓推荐锁紧扭矩参考:
| 螺栓规格 | 推荐锁紧扭矩 |
|---|---|
| M4 螺栓 | 1.8~2.2N·m |
| M5 螺栓 | 3.5~4.5N·m |
| M6 螺栓 | 6.5~8.0N·m |
双导轨结构的直线模组,若两条导轨平行度*差,滑台运行时会产生侧向憋劲,既加剧滑块磨损,又会造成行走跑偏与定位偏差。
以其中一条导轨为基准,将千分表固定在滑台上,表头顶在另一条导轨的侧基准面上,全程移动滑台读取读数变化量,即为双轨平行度误差。同时需检测导轨自身的直线度,作为辅助判断依据。
不同精度等级导轨的平行度与直线度公差参考:
| 导轨精度等级 | 有效行程 | 双轨平行度公差 | 单轨直线度公差 | 典型应用场景 |
|---|---|---|---|---|
| 普通级 | ≤300mm | ≤0.03mm | ≤0.02mm | 普通搬运、上下料 |
| 精密级 | ≤300mm | ≤0.015mm | ≤0.01mm | 点胶、检测工位 |
| 高精密级 | ≤300mm | ≤0.008mm | ≤0.005mm | 晶圆加工、光学检测 |
平行度*差多由安装时基准面清理不净、垫片厚度不均、撞击磕碰导致。若平行度误差在可调整范围内,可通过微调导轨安装位置修正;若误差过大且伴随明显异响,需进一步检查滑块是否损伤。

反向间隙是指传动系统换向时,电机端已转动但负载端未跟随移动的空程量,是影响重复定位精度的关键因素。丝杆模组与皮带模组的间隙成因与量级存在明显差异。
将千分表固定在机架上,表头垂直顶在滑台端面,控制电机以低速正向移动一段距离后归零,再反向驱动相同距离,读取千分表的差值即为反向间隙。需在行程的前、中、后三个位置分别测量取平均值。
不同传动类型模组的反向间隙正常范围参考:
| 传动类型 | 结构形式 | 新品正常间隙范围 | 运行后允许间隙 | 调整方式 |
|---|---|---|---|---|
| 滚珠丝杆传动 | 预压螺母 | 0.001~0.005mm | ≤0.015mm | 螺母预压调整 |
| 滚珠丝杆传动 | 普通螺母 | 0.005~0.015mm | ≤0.03mm | 更换螺母钢珠 |
| 同步带传动 | 标准张紧 | 0.02~0.08mm | ≤0.15mm | 调整皮带张力 |
| 齿条齿轮传动 | 标准啮合 | 0.05~0.15mm | ≤0.3mm | 调整中心距 |
丝杆模组的间隙劣化通常呈渐进式,伴随丝杆螺母磨损同步发展。若短时间内间隙突然增大,需优先排查联轴器是否松动、丝杆支撑座轴承是否损坏,而非直接判定螺母磨损。
皮带传动模组的张力状态直接影响定位精度与运行平稳性。张力不足会导致换向时打滑丢步,张力过大则加剧皮带与带轮磨损,还会增大电机负载。皮带模组同步带的张力检测需使用专用张力计,采用频率法或直接测力法进行量化评估。
在皮带两带轮中间位置施加垂直力,测量皮带挠度或固有频率,换算为实际张力值。同一根皮带的主动侧与从动侧张力差值不宜*过10%,否则会导致滑台运行偏载。
不同规格同步带的推荐张力参考值:
| 同步带带宽 | 齿形规格 | 低速工况推荐张力 | 中高速工况推荐张力 | 张力允许偏差 |
|---|---|---|---|---|
| 15mm | XL 型 | 35~45N | 45~55N | ±10% |
| 20mm | L 型 | 60~75N | 75~90N | ±10% |
| 25mm | L 型 | 80~100N | 100~120N | ±10% |
| 30mm | H 型 | 130~160N | 160~190N | ±10% |
| 50mm | H 型 | 220~270N | 270~320N | ±10% |
张力过松:换向时定位偏差大,重复定位精度离散,高速运行时易出现丢步
张力过紧:全程定位精度尚可,但皮带磨损快,运行噪音大,电机电流偏高
两侧张力不均:滑台行走偏向张力较小一侧,行程两端偏差方向相反
负载重心与滑台中心不重合,会对导轨滑块产生偏心力矩,导致滑块单侧受力过大,不仅加速导轨磨损,还会造成运行中弹性变形,表现为负载越大、定位偏差越明显。
负载偏心分为水平方向偏心与垂直方向偏心,通常以滑台几何中心为基准计算偏移距离。不同规格模组的允许偏心负载参考:
| 模组宽度规格 | 水平方向允许偏心量 | 垂直方向允许偏心量 | 对应允许偏心力矩 |
|---|---|---|---|
| 60mm 宽模组 | ≤±15mm | ≤±20mm | ≤5N·m |
| 80mm 宽模组 | ≤±25mm | ≤±30mm | ≤12N·m |
| 100mm 宽模组 | ≤±35mm | ≤±40mm | ≤25N·m |
| 140mm 宽模组 | ≤±50mm | ≤±60mm | ≤50N·m |
先核对负载安装位置是否居中,再通过空载与满载分别测试定位精度,对比偏差变化量。若满载后偏差显著增大,且偏差方向与负载偏移方向一致,基本可判定为负载偏心导致的精度劣化。
除上述五项核心检查外,还有几类因素也会导致模组精度变差,可作为延伸排查方向:
环境温度影响:丝杆与导轨热胀冷缩会造成行程方向尺寸变化,每米长度温度每变化1℃,钢材约伸长0.011mm,长行程模组需特别注意
编码器反馈异常:接线接线松动、码盘污染会导致反馈信号失真,表现为定位偏差无规律
电机参数不匹配:伺服增益设置不当会导致过冲或震荡,影响定位稳定性
润滑状态劣化:导轨与丝杆缺油会增大运行阻力,造成爬行现象,低速工况下尤为明显
对于高精度直线模组,建议建立定期精度校准机制,每3~6个月复测一次定位精度与重复定位精度,留存数据记录,便于及时发现精度劣化趋势。多数精度漂移问题都可通过基础调整解决,无需盲目拆机,既能缩短停机时间,也能避免不当拆卸对精密部件造成二次损伤。
