直线模组是工业自动化设备中的核心传动部件，常见类型包含丝杆传动与皮带模组同步带传动两类。在长期运行过程中，丝杆模组异响、直线模组噪音大是设备运维中较为常见的故障现象，不仅影响运行平稳性，长期发展还会导致丝杆模组重复定位精度下降，缩短设备使用寿命。本文梳理了丝杆模组运行异响的六步系统排查方法，并对比皮带模组同步带的异响特征差异，为现场运维提供可落地的参照标准。

一、丝杆模组运行异响六步排查法

丝杆模组异响排查需遵循"从易到难、从外到内"的原则，按照润滑→轴承→联轴器→防尘→预压→安装面的顺序逐步验证，可稳定定位故障根源。

1. 第1步：润滑状态排查

润滑不足或润滑脂选型不当是丝杆模组异响较为常见的诱因。丝杆螺母内部的滚动体与滚道之间若缺少有效油膜，会产生金属干摩擦，伴随高频金属摩擦音，同时加速滚道磨损。

排查维度	异常表现	判定标准（常温常压环境）	处理建议
润滑脂余量	螺母出油口无油脂渗出，滚道表面干涩	直径16mm丝杆单次加注量0.8~1.2g；直径25mm丝杆单次加注量1.5~2.0g	补充对应型号润滑脂，空载往复运行3~5次使油脂均匀分布
润滑脂状态	油脂变色、结块、混入杂质	润滑脂滴点高于工作环境温度20℃以上，基础油黏度100~150cst	清理旧油脂，更换适配工况的清洁润滑脂
加注周期	运行时长*出维护周期仍未加注	连续运行工况每1000km加注1次；间歇运行工况每3个月加注1次	建立定期维护台账，按周期执行润滑作业

对于无尘室等特殊环境，需选用对应等级的无尘润滑脂，避免普通润滑脂挥发产生油雾污染环境，此类环境下润滑加注周期可延长约30%。

2. 第2步：轴承工况排查

丝杆两端支撑座内的角接触轴承、丝杆螺母内部的滚珠轴承出现磨损、疲劳剥落或游隙异常时，会产生周期性异响，异响频率与丝杆转速呈正相关。

轴承应用位置	常见异响特征	径向游隙标准（常温）	失效判定条件
固定端支撑座轴承	低频沉闷异响，转速提升后频率加快	C3组游隙：直径17mm轴承为5~11μm；直径30mm轴承为8~18μm	游隙*出标准上限2倍，或滚道出现明显剥落、点蚀
支撑端支撑座轴承	异响伴随轴向窜动杂音	C3组游隙：同固定端规格标准	游隙*标或保持架出现破损
丝杆螺母滚珠	高频细碎金属音，运行中偶发卡顿	预压状态下游隙为负间隙（0~-0.005mm）	滚珠出现明显磨损，反向间隙*出额定值2倍

轴承异响通常具有明显的周期性，可通过听诊器沿丝杆轴向移动判断异响来源位置，精准定位故障轴承。

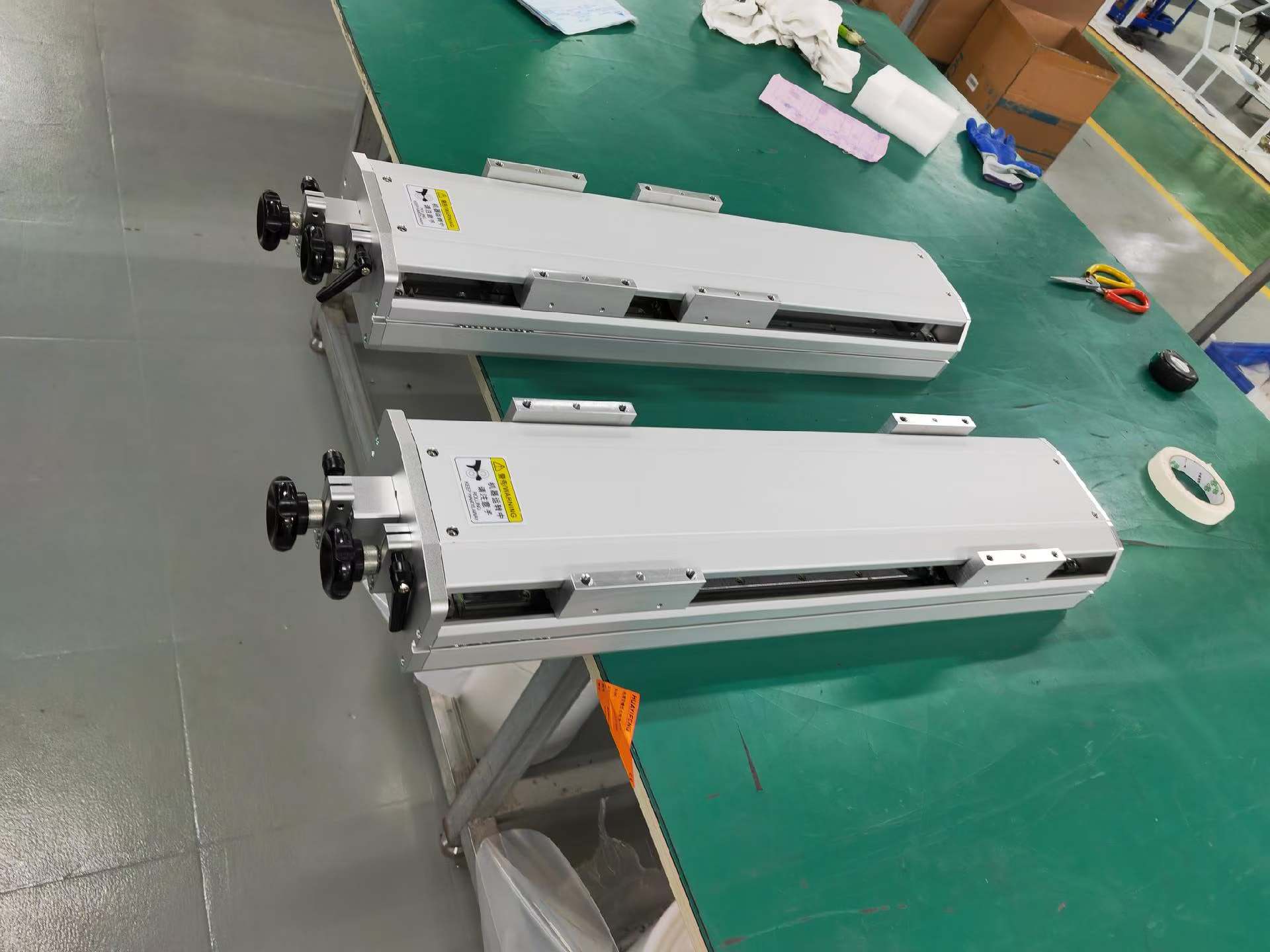

直线模组实物图

3. 第3步：联轴器对中排查

丝杆与电机之间的联轴器若存在同轴度偏差，运行时会产生径向交变力，引发周期性振动与异响，严重时还会导致电机轴与丝杆轴承受额外弯矩，缩短部件寿命。

联轴器类型	径向同轴度公差	角度偏差公差	轴向窜动允许量
梅花弹性联轴器	≤0.05mm	≤1°	≤1mm
膜片联轴器	≤0.03mm	≤0.5°	≤0.5mm
波纹管联轴器	≤0.02mm	≤0.25°	≤0.3mm

同轴度偏差引发的异响通常随转速提升而加剧，在设备启停瞬间异响更为明显。高精度直线模组通常选用膜片或波纹管联轴器，以保障传动精度与运行平稳性。

4. 第4步：防尘密封排查

丝杆模组运行环境若存在金属粉尘、加工切屑等异物，一旦侵入螺母内部或轴承内部，会划伤滚道与滚珠表面，产生不规则的摩擦异响与卡顿感，是影响丝杆模组重复定位精度的常见外因。

防尘结构类型	失效表现	异物粒径影响	常规处理方式
伸缩式防尘罩	罩体破损、接缝开裂	粒径＞50μm异物可直接侵入	更换破损防尘罩，清理丝杆表面附着异物
螺母密封圈	唇边磨损、密封失效	粒径10~50μm异物可缓慢渗入	更换密封圈，用清洁煤油冲洗螺母内部异物
端面防尘片	安装松动、密封间隙过大	大颗粒切屑易进入丝杆端部	重新紧固防尘片，调整密封间隙至0.1~0.2mm

对于木工、石材加工等粉尘较多的场景，建议搭配双重防尘结构，可有效降低异物侵入概率，延长丝杆模组维护周期。

5. 第5步：丝杆预压排查

丝杆螺母的预压量直接影响运行顺滑度与刚性，预压过小会导致反向间隙过大，运行中产生冲击异响；预压过大则会增加运行阻力，产生持续的摩擦噪音，同时加速部件磨损。

丝杆公称直径	轻预压扭矩范围	中预压扭矩范围	预压量占额定动载荷比例
16mm	0.15~0.25N·m	0.3~0.5N·m	轻预压2%~5%；中预压5%~8%
20mm	0.25~0.4N·m	0.5~0.8N·m	轻预压2%~5%；中预压5%~8%
25mm	0.4~0.6N·m	0.8~1.2N·m	轻预压2%~5%；中预压5%~8%
32mm	0.7~1.0N·m	1.2~1.8N·m	轻预压2%~5%；中预压5%~8%

一般搬运、上下料场景多选用轻预压配置，可兼顾运行顺滑度与低噪音需求；高精度直线模组、重载加工场景多选用中预压配置，以保障刚性与定位精度。

6. 第6步：安装面平面度排查

模组安装底座的平面度、直线度不达标，会导致模组安装后产生形变，丝杆与导轨出现弯曲，运行过程中阻力不均匀，产生周期性的沉闷异响，同时会直接导致丝杆模组重复定位精度下降。

模组有效行程	平面度公差（全长）	直线度公差（全长）	安装固定点建议间距
≤500mm	≤0.02mm	≤0.015mm	200~250mm
500~1000mm	≤0.03mm	≤0.02mm	250~300mm
1000~2000mm	≤0.05mm	≤0.03mm	300~400mm

安装面精度不足引发的异响，通常在行程特定位置更为明显，可通过百分表检测丝杆与导轨的跳动量确认形变情况。长行程模组建议增加安装固定点，或选用刚性更强的安装底座。

二、皮带模组同步带异响特征与排查差异

皮带模组同步带作为另一类常用直线传动方案，其异响诱因与排查逻辑和丝杆模组存在明显差异，现场运维需注意区分，避免套用丝杆模组的排查思路导致故障定位偏差。

对比维度	丝杆模组	皮带模组同步带
核心异响来源	丝杆螺母、支撑轴承、联轴器	同步带与带轮啮合、带轮轴承、张紧机构
异响频率特征	与丝杆转速正相关，多为周期性金属音	与同步带线速度、齿距相关，多为啮合摩擦音
常见诱因TOP3	润滑不足、轴承磨损、同轴度偏差	张紧力不当、带轮齿形磨损、同步带跑偏
对定位精度影响	直接影响重复定位精度，影响程度较大	主要影响运行平稳性，对定位精度影响相对间接
常规排查优先级	润滑→轴承→联轴器→防尘→预压→安装面	张紧力→带轮对中→同步带磨损→轴承→安装面

针对皮带模组同步带的异响排查，需重点关注三个核心维度：

张紧力排查：张紧力过小会导致同步带跳齿，产生冲击异响；张紧力过大则会加剧带齿与带轮的磨损，产生持续的啮合噪音。不同宽度同步带有对应的张紧力范围，例如宽度20mm的聚氨酯同步带，初张紧力通常控制在80~120N；宽度30mm同步带初张紧力控制在120~180N。

带轮对中排查：主动轮与从动轮的平行度偏差过大，会导致同步带跑偏，带齿与带轮侧边摩擦产生异响，同时加速同步带侧边磨损。一般要求两带轮轴向平行度偏差≤0.5°，轴向偏移量≤0.2mm/100mm带轮宽度。

磨损状态排查：同步带齿面出现裂纹、掉齿、带体开裂，或带轮齿面出现明显磨损台阶时，啮合过程中会产生不规则异响，需及时更换对应部件。

三、异响故障对丝杆模组重复定位精度的影响

丝杆模组异响本质是传动系统运行异常的外在表现，多数异响故障都会伴随精度衰减，对于高精度直线模组而言，及时排查异响故障是保障精度稳定性的关键。

故障类型	典型异响特征	重复定位精度偏差范围	精度恢复难度
润滑不足	高频金属摩擦音	初期偏差0.005~0.01mm，长期磨损后偏差可达0.03mm以上	低，补充润滑后即可部分恢复，磨损严重需更换螺母
轴承磨损	周期性异响	偏差0.01~0.02mm，伴随轴向窜动误差	中，更换轴承并重新校准后可恢复
预压异常	冲击异响或持续摩擦音	预压过小：反向间隙增大0.01~0.02mm；预压过大：全程阻力不均，偏差0.008~0.015mm	低，重新调整预压量即可恢复
安装面形变	行程特定位置沉闷异响	行程内定位精度偏差不均匀，偏差可达0.03~0.05mm	高，需重新修整安装面并校准模组
异物侵入	不规则摩擦卡顿音	局部位置精度突变，偏差0.02~0.04mm	中，清理异物并检查滚道损伤情况
