皮带模组同步带张紧力调整现场调试手册

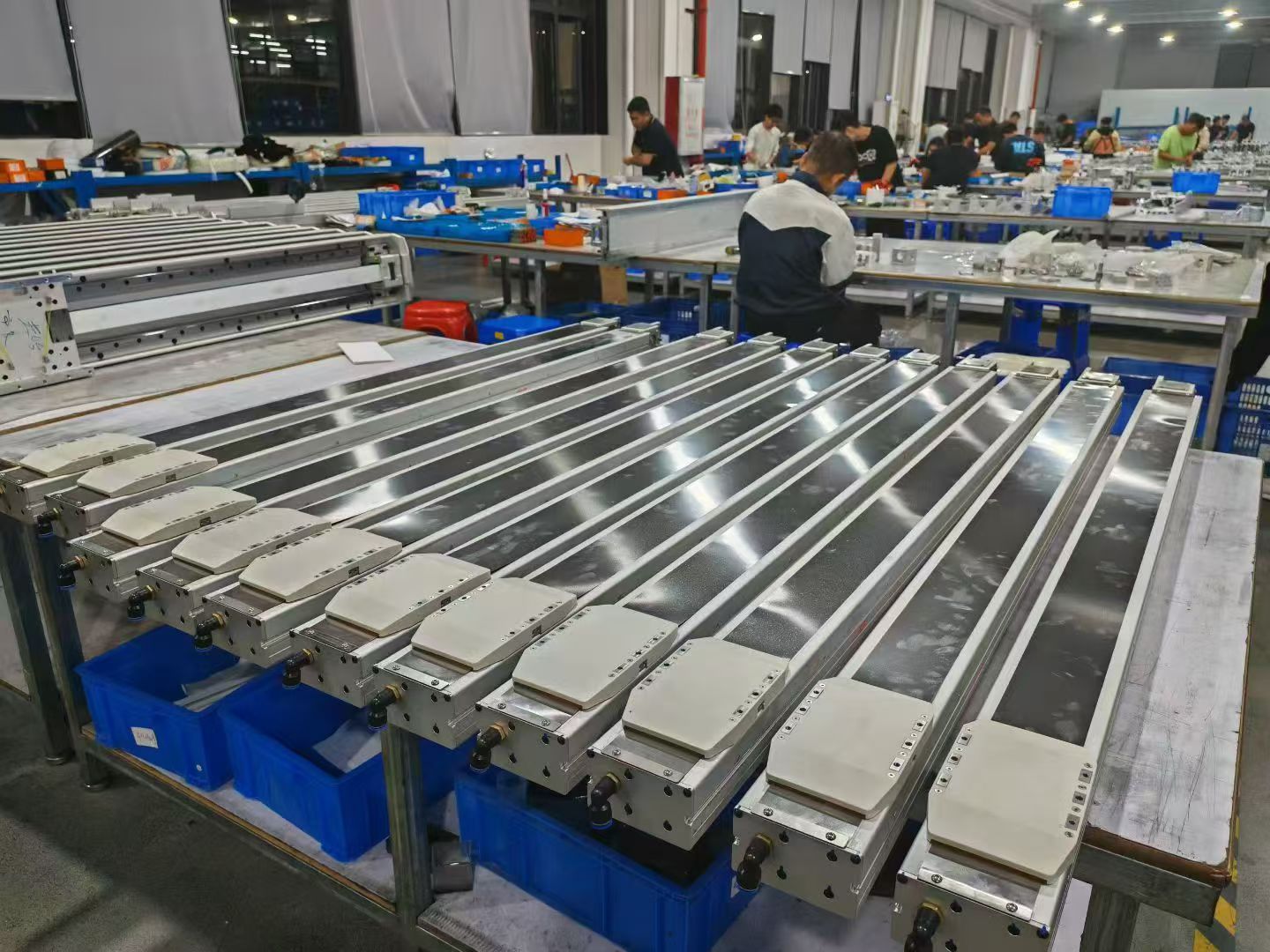

直线模组作为自动化产线的核心执行单元，其同步带张紧力调试质量直接决定设备定位精度与使用寿命。本手册专为生产厂家出厂终检、客户现场安装及定期维护场景编制，提供覆盖HTD5M/8M、XL/L等全系列皮带模组的标准化调试流程与量化判定标准，助力技术人员完成张力精准设定，规避因张力失当引发的跳齿、偏磨、异响等常见故障。
一、手册适用范围与核心原则
1. 适用范围
本手册适用于HTD5M/8M、XL/L型等同步带传动的直线皮带模组，覆盖出厂终检、客户现场安装调试、定期维护检修全场景。
2. 核心原则
张紧力无“通用固定值”，优先执行本型号模组技术参数表中的推荐张力值，无明确参数时按本手册分级标准执行。张力调整必须在带轮对中、皮带正确啮合的前提下进行，对中偏差导致的异常磨损无法通过张力调整解决。遵循“初调→精测→复调→跑合验证→热态终检”的标准化流程，禁止一次性过度张紧。
二、调试前准备工作
1. 安全前置要求
切断设备总电源，悬挂“调试中 禁止合闸”标识，确保模组处于静止锁止状态。清理模组导轨、带轮、同步带表面的油污、铁屑与杂物，避免调试中损伤带齿。
2. 工具清单
| 工具类型 | 具体规格 | 用途 |
|---|---|---|
| 精准测量工具 | *声波皮带张力计 | 高精度张力检测（出厂终检必用） |
| 精准测量工具 | 推拉力计 + 深度尺 | 挠度法量化检测 |
| 通用调试工具 | 内六角扳手组、扭力扳手 | 张紧机构调节与螺栓锁紧 |
| 通用调试工具 | 直尺 / 激光对中仪 | 带轮平行度与共面度校验 |
| 辅助工具 | 无尘布、异丙醇 | 皮带与带轮清洁 |
| 辅助工具 | 塞尺 | 带轮侧隙检测 |
3. 前置状态检查
带轮对中检查：主动轮与从动轮轴线平行度偏差≤0.1°（每米中心距偏移≤2mm），带轮端面共面偏差≤0.5mm，避免单侧偏磨。
皮带啮合检查：手动盘动模组滑台，确认同步带所有带齿完全嵌入带轮齿槽，无跨齿、半齿啮合、扭曲翻边现象。
结构紧固检查：确认带轮、电机座、张紧支架的固定螺栓无松动，导轨与模组本体安装牢固。
三、张紧力分级判定标准
根据模组精度等级与负载工况，执行三级张力标准：
| 精度等级 | 适用场景 | 挠度法标准（跨距中点） | 张力值允许误差 |
|---|---|---|---|
| 普通级 | 低速输送、轻负载模组 | 挠度为跨距长度的1.5%~2.0% | ±10% |
| 精密级 | 常规伺服定位、中负载模组 | 挠度为跨距长度的1.0%~1.5% | ±7% |
| 高精密级 | 高速往复、高精度定位模组 | 挠度为跨距长度的0.5%~1.0% | ±5% |
示例：模组带轮中心距500mm，精密级标准下，中点施加规定载荷后的挠度应为5~7.5mm。
四、分步调整操作流程
**步：初调预紧
松开电机座固定螺栓或张紧轮锁紧螺母，将张紧机构回调至松弛位置，确保皮带无额外张力。缓慢调节张紧顶丝或移动电机底座，逐步收紧皮带，直至皮带无明显松垮、带齿与带轮贴合无间隙。手动往返推动滑台3~5次，确认全程无卡滞、无异响，皮带无脱齿风险，完成初调预紧。
第二步：精调张紧力
根据现场条件选择一种检测方法，配合张紧机构逐步调整：
微调操作：每次调节张紧顶丝1/4圈，停顿后测量张力值，避免单次调节量过大导致过紧。
双侧同步：若模组采用双轴张紧结构，两侧调节量必须保持一致，防止皮带偏斜受力。
张紧方向：张紧轮优先布置在皮带松边（从动侧），张紧轮直径不小于小带轮直径的1.2倍，避免皮带反向弯折损伤齿根。
第三步：锁紧固定
张力值达标后，保持张紧机构位置不变，按规定扭力锁紧电机座固定螺栓或张紧轮螺母。锁紧后再次复测张力值，确认锁紧过程未导致张力偏移，若偏差*出标准需重新调整。
五、三种张紧力检测方法（按精度优先级）
方法1：频率法（出厂终检选择，精度高）
检测原理：同步带受激振动的固有频率与张力正相关，通过*声波张力计采集频率自动计算张力值。
操作步骤：在张力计中输入皮带型号、单位长度质量、自由跨距长度参数。将检测探头对准皮带跨距中点，轻拨皮带使其自由振动。待读数稳定后记录张力值，连续测量3次取平均值，与标准值比对。高精度模组要求张力误差控制在±5%以内，合格后方可进入下一工序。
方法2：挠度法（现场调试常用，定量可靠）
检测原理：在皮带跨距中点施加垂直载荷，通过挠度大小间接判断张力。
操作步骤：标记皮带跨距的中点位置，将深度尺归零对准皮带表面。使用推拉力计在中点垂直施加标准载荷（常规模组载荷取5~20N，带宽越宽载荷越大）。读取皮带下沉的挠度值，对照本手册分级标准判定是否合格。
判定公式：挠度 δ = 跨距 L × 对应等级占比，偏差*出范围则调整张紧机构。
方法3：手压经验法（应急初检，仅作粗略判断）
适用场景：无专业工具时的快速排查，不可作为最终验收依据。
操作与判定：用拇指在皮带跨距中点垂直按压，施加约3~5kg力。合格状态：下压量约为跨距的1%~1.5%，手感有弹性，无松垮或僵硬感。异常判断：按压下沉量过大、伴随松弛感为过松；几乎无法按压、手感僵硬为过紧。
六、运行验证与热态复调
1. 空载跑合测试
接通电源，设置模组以额定速度的30%低速空载往返运行5分钟，观察皮带运行状态。逐步提升速度至额定转速，持续运行30~60分钟，监听运行噪音，正常状态为均匀低沉摩擦声，无“咯噔”跳齿声、尖锐刮擦声。运行中检查皮带是否跑偏、带轮是否有轴向窜动，滑台运行是否平稳无抖动。
2. 热态终检复调
跑合结束后立即停机，在皮带热态下复测张紧力。新皮带首次跑合后张力通常衰减10%~15%，若衰减后张力低于标准下限，需进行二次微调。复调后再次跑合15分钟，复测张力稳定在标准范围内，即为调试合格。
七、常见异常与修正方案
| 异常现象 | 可能原因 | 修正方案 |
|---|---|---|
| 启动/换向时“咯噔”异响，定位偏移 | 张紧力不足，皮带跳齿 | 逐步增大张紧力，复测至标准范围；检查负载是否*出额定值 |
| 运行噪音大，电机负载偏高，轴承发热 | 张紧力过大，轴承受力过载 | 缓慢释放张力，逐步回调至标准值；检查轴承润滑状态 |
| 皮带单侧快速磨损，边缘开裂 | 带轮对中偏差，非张力问题 | 重新校准带轮平行度与共面度；检查皮带是否扭曲安装 |
| 张力调整后短时间内快速松弛 | 皮带拉伸定型不足；螺栓未锁紧 | 按规范进行跑合复调；按扭力要求重新锁紧所有固定螺栓 |
| 带齿崩裂、根部断裂 | 张紧力过大 + 带轮啮合不良 | 更换同步带，重新校准带轮对中，按标准值设置张力 |
八、安全与维护规范
调试安全：严禁设备运行中进行张力调整，严禁用螺丝刀、撬棍强行撬动皮带，避免损伤内部抗拉钢丝层。
定期巡检：新模组投用1周后首次复检张力，后续每3个月巡检一次；高速、高负载模组每月巡检一次。
更换要求：皮带磨损、开裂后更换新带时，必须重新进行完整的张紧调试流程，禁止直接安装后投入使用。
记录留存：出厂调试与现场调试均需填写《张紧力调试记录表》，记录张力值、调试日期、调试人员，作为质量追溯依据。
