​滚珠丝杆模组选型指南 导程与精度匹配原则详解

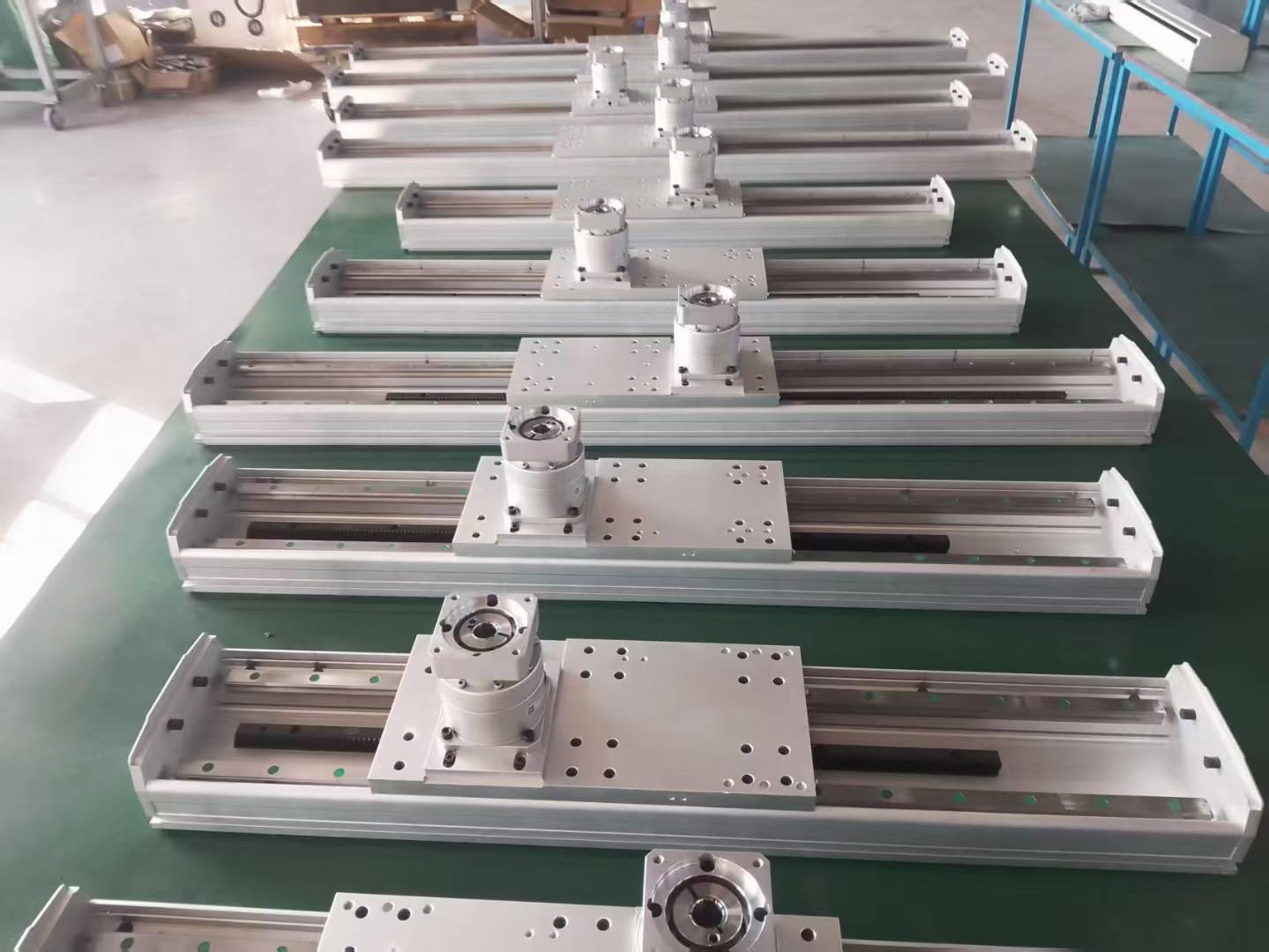

滚珠丝杆模组是自动化设备中常见的直线传动部件，导程与精度的匹配直接影响设备的运行速度与定位表现。很多工程师在选型时容易混淆导程和精度等级的关系，本文将从JIS标准出发，系统讲解滚珠丝杆模组选型中导程与精度的协同逻辑。

一、精度等级体系：导程不决定精度

导程本身并不决定精度等级，精度由丝杠的研磨或轧制工艺决定。导程影响的是速度、负载能力和细分控制精度。滚珠丝杠的精度等级由导程精度和外观两个项目共同评价，依据JIS标准分为6个等级。

其中C0~C5属于研磨级，适用于精密定位场景；C7~C10属于轧制级，经济实用，C7级在自动化领域广泛采用。

二、导程选择原则：速度与精度的平衡

导程（Lead）是丝杠旋转一周时螺母沿轴向移动的距离。导程的选择直接影响运行速度、负载能力和控制细分精度，但与丝杠本身的精度等级无关。

导程计算公式

P = V ÷ N

即：导程 = 负载移动速度 ÷ 螺杆转速。根据目标速度和伺服电机转速可确定所需导程。

常用导程规格为4mm、5mm、6mm、8mm、10mm、12mm、20mm。在速度满足的情况下，一般选择较小导程有利于提高控制精度。

三、导程与精度的匹配逻辑

虽然导程不直接影响丝杠的精度等级，但在实际丝杆模组选型中，两者需要协同考虑。关键在于理解以下三个概念的区别：

四、选型建议与检查清单

根据应用需求，可按以下方式进行滚珠丝杆模组选型：

导程决定速度，精度等级决定定位准度，预压决定重复精度——三者协同，方能选出适合工况的丝杆模组。同时需注意高速连续运行时的热变形问题，温升会导致定位漂移，应提前评估热膨胀影响。

五、选型检查清单
