丝杆模组自动化产线集成方案与精度控制要点详解

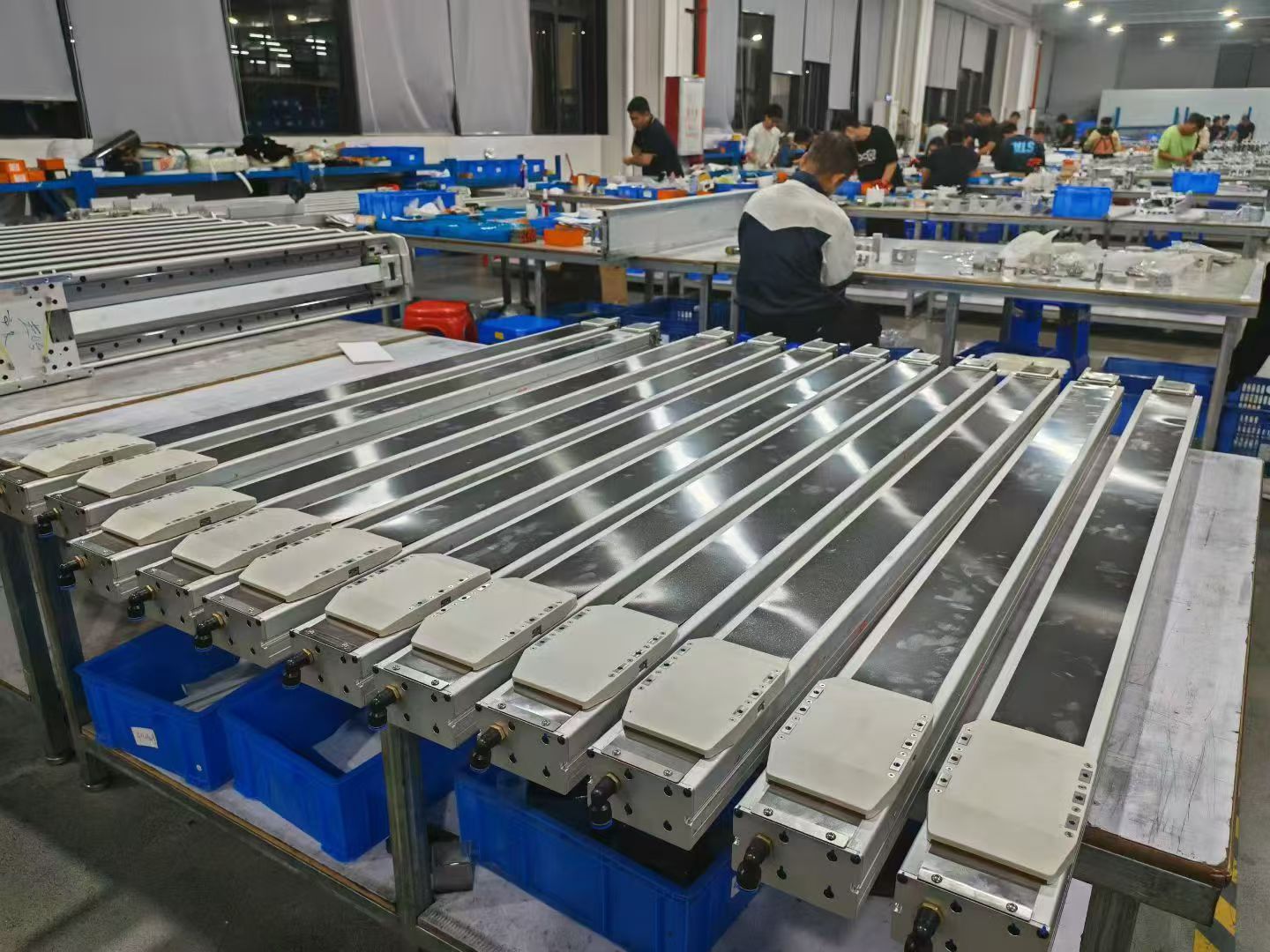

丝杆模组（滚珠丝杠线性模组）是自动化产线实现精密直线运动的核心执行单元，集成设计与精度控制直接决定产线的工艺稳定性与产品良率。本文从系统集成方案、全流程精度控制两大维度展开详细说明，助力工程师快速掌握产线落地要点。

一、丝杆模组的产线集成方案

集成需围绕机械适配、电气控制、工位协同、防护可靠性四大维度展开，匹配产线的节拍、精度、工况与成本需求。

1. 机械系统集成设计

（1）安装基座与对接适配

基准面设计：产线安装机架需确保足够刚性与平面度，高精度场景基准面平面度需≤0.02mm/m，表面去毛刺、无凹陷；高精度工位优先采用大理石基座或精加工钢平台作为安装基准，避免基础变形带来的精度损失。

安装形式选型：根据工位布局匹配安装方式：

水平安装：通用性强、刚性较优，适用于搬运、点胶等常规工位；

垂直/倒挂安装：需核算丝杆自重挠度与负载下滑风险，长行程需增加中间支撑座，驱动端配置抱闸电机防止断电坠落；

悬臂安装：按规范控制悬臂长度与负载重量，校核倾覆力矩，避免模组偏载导致的不均匀磨损。

末端执行器对接：采用标准法兰盘连接模组滑块与夹爪、吸盘、点胶阀等末端机构，确保对接面的平面度与同轴度，减少附加径向力。

（2）传动链集成设计

丝杠支撑方案：根据行程与转速匹配支撑形式：

固定-支撑型：适用于行程≤1500mm、中低速场景，结构简单，安装调试便捷；

固定-固定型：适用于行程＞1500mm、高速高精度场景，可对丝杆施加预拉伸，抵消部分热伸长，提升系统刚性；

*出行程阈值需加装中间辅助支撑，抑制丝杆高速运转时的振摆与挠度变形。

电机对接方案：

直连式：通过弹性联轴器连接电机与丝杆，传动间隙小、精度高，适用于精密定位工位，需确保电机与丝杆的同轴度≤0.02mm；

同步带式：通过同步轮副减速增扭，可隔离电机振动，适用于大负载、低转速场景，需选用高精度同步带并调整张紧力，控制传动背隙。

（3）多轴组合集成

十字滑台、XYZ龙门、双驱龙门等多轴组合需按规范校准几何精度：

双轴平行度：龙门结构双Y轴模组的平行度需≤0.01mm/全行程，避免运动卡顿与导轨偏磨；

轴间垂直度：X/Y轴、X/Z轴的运动垂直度需匹配产线精度要求，精密组装场景≤0.02mm/300mm。

2. 电气与控制系统集成

（1）驱动系统匹配

电机选型：

普通搬运、低精度工位：可选步进电机，成本低，开环控制；

精密定位、高速产线：选用交流伺服电机，搭配17位以上增量式或编码器，形成半闭环控制；编码器无需每次开机回原点，适配多工位快速启停产线。

惯量匹配：负载换算到电机轴的惯量与电机转子惯量比值控制在5:1以内，高精度场景控制在3:1以内，避免系统震荡、过冲，确保动态响应精度。

驱动器配置：优先选用支持EtherCAT、Profinet等工业总线的伺服驱动器，适配产线主控系统，支持参数在线整定、误差补偿功能。

（2）控制系统对接

主控层对接：可与产线PLC、运动控制卡、工控机实现通讯。脉冲控制适用于简单点位运动，总线控制适用于多轴联动、高速插补场景，支持直线插补、圆弧插补，满足涂胶、焊接等轨迹运动需求。

限位与原点集成：配置软限位、光电硬限位、机械*限三级防护；原点采用"光电开关+编码器零位脉冲"组合方案，确保重复触发精度，重复定位一致性可达±1个编码器脉冲。

（3）传感与闭环扩展

力位混合控制：压装、装配工位可集成压力传感器、扭矩传感器，实现位置与力的双闭环控制，适配精密压装工艺；

视觉闭环补偿：高精度工位可搭配CCD视觉系统，对末端实际位置进行在线检测，将偏差反馈至控制系统进行二次修正，实现全闭环控制，消除传动链累积误差。

3. 产线工位协同集成

单工位功能适配：根据工位工艺匹配模组参数：

搬运上下料：侧重速度与负载能力，匹配产线节拍，加减速设置平滑，避免物料洒落；

检测/组装：侧重定位精度与运动平稳性，采用低转速、高刚性配置；

点胶/涂覆：侧重轨迹精度与速度稳定性，支持恒速运动与插补控制。

多工位时序协同：通过主控系统统一调度多组模组的运动时序，匹配上下料、加工、检测等工位的节拍，消除等待冗余；与传送带、AGV、工业机器人等设备对接时，校准对接位置的坐标一致性，确保物料交接稳定。

4. 防护与可靠性集成

环境防护：

普通车间：模组加装风琴防护罩，防止粉尘、碎屑进入丝杆与导轨；

油污、切削液场景：采用钢带式防护罩，搭配密封型丝杆螺母与导轨滑块；

洁净车间：选用低发尘模组，配置专用洁净润滑脂，避免颗粒污染。

安全防护：集成急停回路、伺服扭矩限制功能，防止撞机损坏；工位周边加装安全光栅，人员闯入时触发停止，符合产线安全规范。

二、丝杆模组的精度控制要点

丝杆模组的核心精度指标包括定位精度、重复定位精度、运动直线度、反向定位精度，精度控制需覆盖选型设计、安装调试、运行管控、长期维护全流程，系统消除固有误差与随机误差的影响。

1. 选型设计阶段：从源头控制精度上限

（1）丝杠精度等级匹配

根据产线工艺要求选择对应精度等级的滚珠丝杠，常见等级及适用场景如下：

（2）结构刚性与预压设计

丝杆预压：采用双螺母预压或单螺母变位导程预压，消除轴向间隙，提升系统刚性与反向定位精度；预压量需匹配负载大小，过大会加剧磨损，过小无法消除间隙。

刚性校核：核算基座、模组本体、支撑座的刚性，避免负载下的弹性变形；长行程垂直安装需增加中间支撑，抑制丝杆自重挠度。

负载重心优化：设计时确保负载重心与模组运动中心线重合，减小倾覆力矩与偏载，避免导轨与丝杆不均匀磨损导致的精度衰减。

2. 安装调试阶段：保障精度落地

（1）安装基准校准

安装前对机架基准面进行打表检测，平面度、水平度不达标的需通过刮研、加调整垫片进行修正；

清洁安装面与模组底面，无毛刺、铁屑、污渍，确保贴合紧密，避免安装面夹杂异物导致模组变形。

（2）几何精度校准

安装过程中通过千分表、大理石基准尺逐项校准：

运动直线度：滑块全行程运动的水平直线度、垂直直线度，C5级模组安装后需控制在≤0.01mm/300mm；

平行度/垂直度：多轴组合时校准轴间平行度与垂直度，偏差*出范围会导致运动卡顿、精度漂移、部件磨损加剧；

传动同轴度：直连结构中电机轴与丝杆轴的同轴度≤0.02mm，采用弹性联轴器吸收微量偏差，避免径向力导致丝杆振动、轴承磨损。

（3）控制系统误差补偿

通过伺服系统与运动控制器的补偿功能，修正系统固有误差：

反向间隙补偿：用千分表测量丝杆反向运动的死区间隙，将数值写入控制器参数，反向运动时提前补偿该差值，消除反向定位误差；预压良好的丝杆反向间隙通常≤0.003mm。

螺距误差补偿（线性补偿）：采用激光干涉仪测量全行程的定位误差，按固定间隔（如50mm/100mm）设置补偿点，将误差值录入控制系统，对丝杆导程的固有制造误差进行逐点修正，可将定位精度提升30%~50%。

伺服参数整定：优化位置环、速度环、电流环增益，配置速度前馈、加速度前馈参数，减小高速运动时的跟随误差；采用S型加减速曲线，降低启动停止时的冲击与过冲。

3. 运行过程阶段：抑制环境与工况带来的精度漂移

（1）热变形控制

丝杆摩擦生热导致的热伸长是长行程模组精度漂移的主要原因。钢质丝杆线膨胀系数约为11.5×10⁻⁶/℃，1米丝杆温升5℃即可产生0.0575mm的伸长量。控制方案包括：

环境控温：高精度产线配置恒温车间，温度波动控制在±1℃以内；

结构降温：高速长行程模组选用中空滚珠丝杆，通循环冷却油/水带走摩擦热；

算法补偿：在丝杆螺母座、支撑座处安装温度传感器，建立温度-伸长量模型，实时修正位置指令；

工艺优化：降低运动速度、减少高频往复，降低发热功率；开机后预热运行使温度稳定后再执行精密作业。

（2）振动与冲击抑制

基座隔振：模组安装基座加装橡胶隔振垫，隔离产线其他设备（冲床、泵体）的振动传递；

共振规避：测试模组的固有频率，调整运动速度与加减速参数，避开共振区间，避免高速振摆导致的定位偏差；

负载稳定：避免*载、偏载运行，确保负载重心稳定，减少动态倾覆力矩对精度的影响。

4. 长期维护阶段：保持精度寿命

（1）润滑管理

丝杆与导轨采用专用润滑脂，定期加注；高速场景配置自动润滑系统，按运行时长或里程定量注油；

干摩擦会快速加剧丝杆滚道与滚珠的磨损，导致预压消失、间隙增大、精度骤降，需按维护周期严格执行润滑。

（2）定期精度检测与校准

每3~6个月采用激光干涉仪检测定位精度、重复定位精度，用千分表检测反向间隙、直线度；

精度出现偏差时，重新进行螺距误差补偿与反向间隙补偿；预压衰减的丝杆螺母需重新调整预压，磨损严重时及时更换。

（3）易损件更换

定期检查联轴器弹性体、导轨密封条、防尘罩等易损件，老化破损及时更换，避免异物进入传动副加速磨损；

长期运行后轴承、丝杆螺母出现疲劳磨损时，及时更换核心部件，恢复模组精度。

总结：丝杆模组的产线集成与精度控制是一项系统工程，从选型、安装、调试到运行维护，每个环节的精度管理都直接影响产线的工艺稳定性。工程师需结合产线实际工况，按规范执行全流程精度管控，方可保障自动化产线长期稳定运行。
