丝杆模组选型时负载与速度怎么匹配？一张表讲清楚

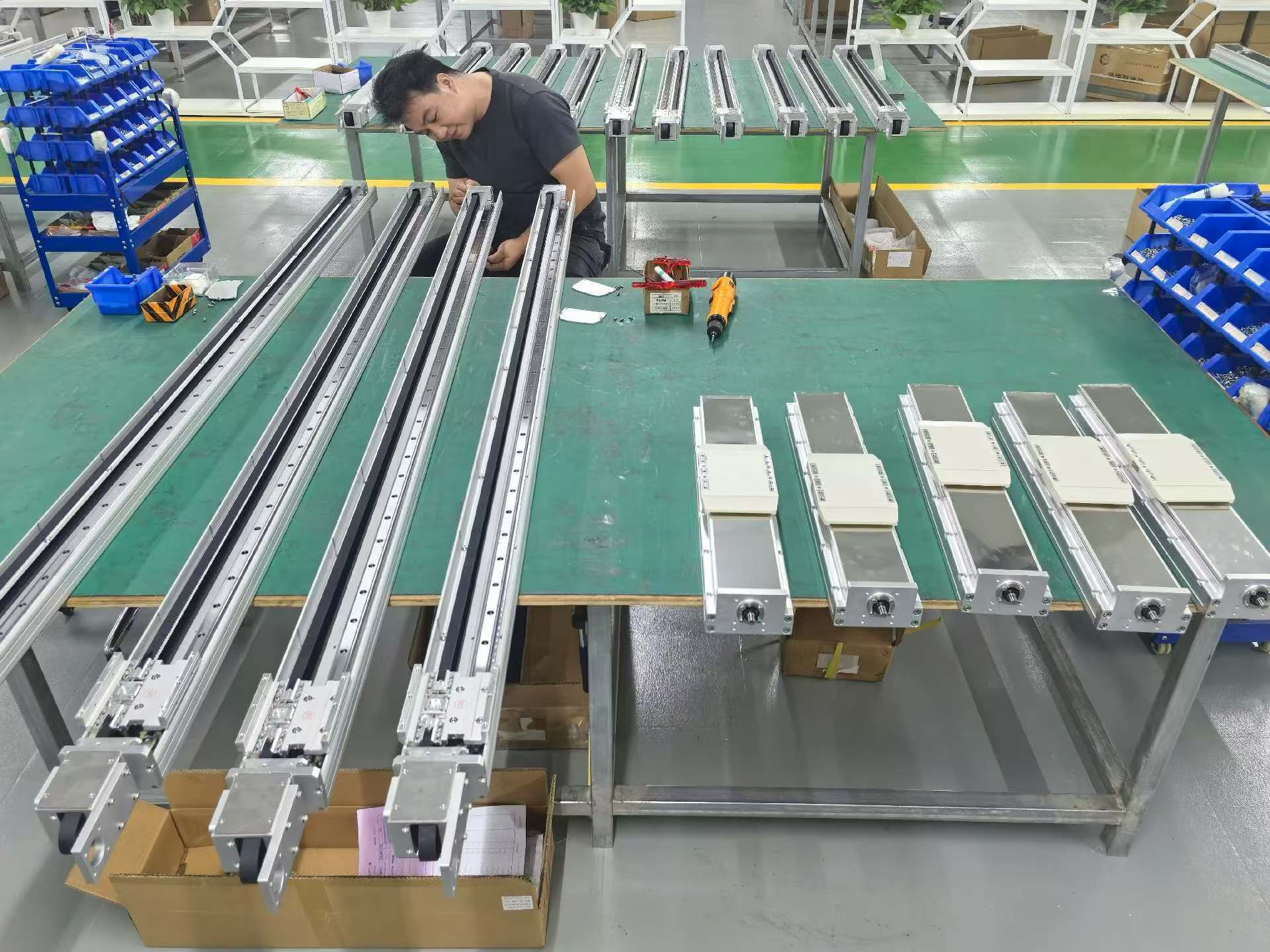

滚珠丝杆模组在自动化设备中承担精密直线传动，负载能力与运行速度呈反比约束：同规格下速度越高，允许的连续负载越低；负载越大，可实现的较高速度越小。本文提供基于C7级轧制丝杆、固定‑支撑安装、行程≤500mm、水平连续运行工况的负载‑速度匹配参考表，并给出完整选型校验方法，助力工程师快速完成丝杆模组选型。
一、丝杆模组负载‑速度匹配参考表
说明：基于C7级轧制滚珠丝杆、固定‑支撑安装、有效行程≤500mm、水平连续运行。实际选型建议留1.5~2倍安全系数，高速段负载降额30%。
| 丝杆公称直径 | 常用导程(mm) | 轴向动态额定负载(kN，参考) | 推荐上限连续运行速度(mm/s) | 负载‑速度匹配建议 | 典型应用场景 |
|---|---|---|---|---|---|
| 12mm | 5 (小导程) | 0.8~1.5 | ≤300 | 轻载(<0.5kn)中低速，精度较好<> | 3C检测、微型移栽 |
| 12mm | 10 (大导程) | 0.7~1.2 | ≤600 | 轻载(<0.3kn)高速，精度略降<> | 桌面型设备 |
| 16mm | 5 | 2.8~3.5 | ≤250 | 中载(<1.5kn)低速，推力大<> | 电子装配 |
| 16mm | 10 | 2.6~3.2 | ≤500 | 通用型，中载(<1kn)中速<> | 小型机械手 |
| 16mm | 20 | 2.2~2.8 | ≤1000 | 轻载(<0.8kn)高速<> | 点胶设备 |
| 20mm | 5 | 5.5~6.5 | ≤200 | 重载(<3kn)低速，刚性好<> | 光伏搬运 |
| 20mm | 10 | 5.2~6.2 | ≤400 | 均衡型，中载(<2kn)中速<> | 机床上下料 |
| 20mm | 20 | 4.8~5.8 | ≤800 | 中轻载(<1.5kn)高速<> | 包装移栽 |
| 20mm | 25 | 4.5~5.5 | ≤1000 | 轻载(<1.2kn)高速<> | 轻型移栽 |
| 25mm | 10 | 9~12 | ≤300 | 重载(<6kn)低速，大推力<> | 重型移栽 |
| 25mm | 20 | 8.5~11 | ≤600 | 通用重载，中载(<4kn)中速<> | 仓储物流 |
| 25mm | 25 | 8~10.5 | ≤800 | 中载(<2.5kn)高速<> | 龙门模组辅轴 |
| 25mm | 32 | 7.5~10 | ≤1000 | 中轻载(<2kn)高速<> | 轻型龙门 |
| 32mm | 10 | 18~22 | ≤250 | 高负载(<12kn)低速，高刚性<> | 龙门主轴 |
| 32mm | 20 | 17~21 | ≤500 | 重载(<8kn)中速<> | 重型仓储 |
| 32mm | 32 | 15~19 | ≤800 | 中载(<5kn)高速<> | 大型机床移栽 |
| 32mm | 40 | 14~18 | ≤1000 | 中载(<4kn)高速<> | 高速移栽 |
二、负载‑速度匹配的关键校验方法
表格数值为通用参考，精准选型需校验以下4项指标：
1. DN值校验（速度上限的核心边界）
DN值 = 丝杆公称直径d(mm) × 丝杆上限工作转速n(rpm)。C7轧制丝杆：DN ≤ 50000；C5研磨丝杆：DN ≤ 70000。*过DN值会导致丝杆发热严重、润滑失效、噪音上升，寿命降低50%以上。
2. 临界转速校验（长行程必核）
丝杆长度*过一定值后，高速运行可能发生共振，实际工作转速需≤临界转速的80%。有效行程＞丝杆直径×40倍时，需降低速度或升级支撑结构。支撑方式优先级：固定‑固定 ＞ 固定‑支撑 ＞ 支撑‑支撑。
3. 负载安全系数
实际轴向负载需包含工件重力分力、导轨摩擦力、加减速惯性力。水平连续运行：安全系数 ≥ 1.5；频繁启停/重载工况：安全系数 ≥ 2；垂直安装：安全系数 ≥ 2.5，且需配备刹车电机。
4. 惯量匹配（影响高速稳定性）
负载惯量与电机惯量的比值：步进电机 ≤ 5:1；通用伺服电机 ≤ 10:1；高速高精度场景建议 ≤ 3:1。速度越高，惯量匹配要求越严谨，否则会出现过冲、定位不准、震荡等问题。
三、快速选型步骤（附流程图建议）
遵循以下5步即可完成丝杆模组选型：
① 明确基础工况 – 负载重量、安装方式（水平/垂直）、有效行程、较大运行速度、精度要求。
② 计算实际轴向力 – 核算摩擦、加减速、重力带来的总轴向推力。
③ 初选丝杆规格 – 根据负载选直径，根据速度选导程，校验DN值与临界转速。
④ 校验寿命与刚性 – 按动态额定负载计算额定寿命，满足设备设计寿命要求。
⑤ 匹配驱动电机 – 按惯量比、扭矩需求选择对应电机与减速比。
四、常见选型误区提醒
❌ 盲目选大导程：大导程速度更快，但低速平稳性较差、定位精度较低，同转速下轴向推力更小。
❌ 只看静态负载：静态负载仅代表静止承载能力，动态运行必须以动态额定负载为选型依据。
❌ 忽略行程影响：同直径下行程越长，丝杆临界转速越低，允许的较高速度越小。
❌ 垂直安装不降额：垂直安装需持续克服重力，负载能力需降额30%以上，且需断电刹车保护。
总结：正确匹配丝杆模组的负载与速度，需综合直径、导程、DN值、临界转速、安全系数和惯量比。建议在初步选型后使用厂商选型软件进行精确校核，确保设备长期稳定运行。
